اتصالات وکیوم (Vacuum Fittings) بخش حیاتی هر سیستم خلأ هستند که وظیفهی اتصال محفظهها، پمپها و لولهها را بهصورت کاملاً هوابند بر عهده دارند. انتخاب نوع اتصال مناسب نقش مهمی در پایداری فشار، جلوگیری از نشتی و افزایش طول عمر تجهیزات دارد.
اتصالات وکیوم مطابق با استانداردهای بینالمللی طراحی میشوند و بسته به شرایط کاری در مدلهای مختلف عرضه میشوند. رایجترین استانداردها عبارتند از: KF، ISO و CF که هرکدام ویژگیها و کاربردهای خاص خود را دارند.
اتصالات وکیوم ارائه شده در وکشاپ تماما وارداتی، استاندارد و با کیفیت می باشند که به شرح ذیل دسته بندی می گردند.
| نوع اتصال | نوع آببندی | محدوده فشار | دمای Bake-out | ویژگی کلیدی |
|---|---|---|---|---|
| KF (NW/QF) | O-ring + گیره | تا ⁸⁻10~ mbar | Up to 150°C | نصب سریع و آسان |
| ISO (K/F) | O-ring + حلقه مرکزی | تا ⁸⁻10~ mbar | Up to +150°C | استحکام بالا |
| CF (ConFlat) | Knife-edge + گسکت فلزی | تا ¹²⁻10~ mbar | Up to 450°C | مناسب UHV، دمای بالا |

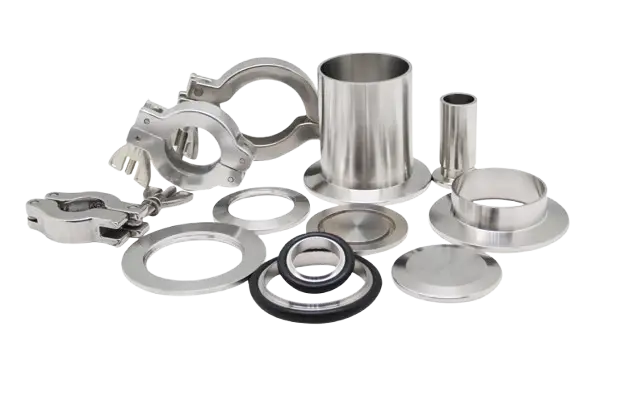

| نوع قطعه | روش اتصال | مزایا | کاربرد | |
|---|---|---|---|---|
| فلنج KF (Stub Flange) | لبه مخروطی + O-ring + حلقه مرکزی | نصب سریع و آسان، اقتصادی | پمپهای روتاری، خطوط انتقال ساده | |
| حلقه مرکزی (Centering Ring) | بین دو فلنج KF همراه با اورینگ | آببندی یکنواخت، قابل تعویض | همه سیستمهای KF | |
| اورینگ (O-Ring) | داخل حلقه مرکزی قرار میگیرد | مقاوم در برابر فشار و دما تا 150°C | همه سیستمهای KF | |
| کلمپ Clamps | بستن دو فلنج KF | انتخاب متناسب با نیاز (سرعت یا استحکام) | اتصال دو فلنج KF | |
| آداپتورها Adapters | تبدیل بین استانداردها یا سایزها | سازگاری با سیستمهای دیگر | تبدیل KF to KF - KF to ISO - KF to CF - KF to Threaded | |
| زانو Elbows | فلنج KF در دو طرف | انعطاف در طراحی | خطوط آزمایشگاهی و صنعتی کوچک | |
| سه راهی و چهارراهی Tees & Crosses | فلنج KF در چند خروجی | کاربرد در سیستمهای کوچک و متوسط | سیستمهای خلأ متوسط | |
| کپ یا کورکن KF Blank / End Cap | فلنج بسته | ارزان و ساده | کور کردن خطوط در سرویس و نگهداری | |
| شیرها Valves | فلنج KF در دو سر شیر | کاربردی در سیستمهای ساده تا پیشرفته | کنترل یا قطع جریان در سیستمهای آزمایشگاهی و صنعتی | |
| نوع قطعه | روش اتصال | مزایا | کاربرد | |
|---|---|---|---|---|
| فلنجCF (ConFlat Flange) | Knife-edge + گسکت فلزی | تحمل دما UP TO 450°C~, خلأ تا ¹²⁻10 mbar | تمام فلزی مناسب UHV، نیمههادی، پژوهشهای پیشرفته | |
| گسکت مسی (Copper Gasket) | قرارگیری بین دو فلنج CF | آببندی مطمئن، مقاومت شیمیایی بالا | یکبار مصرف، از مس OFHC مناسب همه اتصالات CF | |
| Knife Edge | لبه تیز روی فلنج برای آببندی | نشتی بسیار کم، مقاوم در برابر پخت | ایجاد فشار در گسکت نرم و مناسب بخشهای آببندی فلنج CF | |
|
Bolts & Nuts | پیچ و مهره در اطراف فلنج | پایداری مکانیکی عالی | اتصالات بسیار محکم اتصالات CF در سایز مختلف | |
| آداپتورها Adapters | تبدیل- CF to ISO - CF to KF - CF to Threaded | سازگاری بین سیستمهای | اتصال بین استانداردها در ترکیب سیستمهای مختلف | |
| زانو Elbows | فلنج CF در دو طرف | انعطاف در طراحی | تغییر مسیر لوله کشی در خطوط انتقال UHV | |
| سه راهی و چهارراهی Tees & Crosses | فلنج CF در چند خروجی | کاربرد در سیستمهای پیچیده | ایجاد انشعاب در چمبرهای چندورودی | |
| کپ یا کورکن Blanks (CF Blank Flange) | فلنج بسته | ارزان و ساده | کور کردن خطوط در سرویس و نگهداری | |
| شیرها Valves | فلنج CF در دو سر شیر | مناسب برای UHV و فرآیندهای حساس | کنترل یا قطع جریان در سیستمهای UHV و ابزار تحلیلی | |
| نوع قطعه | روش اتصال | مزایا | کاربرد | |
|---|---|---|---|---|
| فلنج ISO-K | Claw Clamp + اورینگ | نصب آسان، مناسب قطر بزرگ | چمبرها و خطوط صنعتی قابل جداسازی سریع | |
| فلنج ISO-F | پیچ و مهره + اورینگ | استحکام و آببندی مطمئنتر | سیستمهای لرزشی یا تحت بار مکانیکی بالا | |
| حلقه مرکزی (Centering Ring) | قرارگیری بین دو فلنج | آببندی یکنواخت، قابل تعویض | همه سیستمهای ISO | |
| اورینگ (O-Ring) | داخل حلقه مرکزی قرار میگیرد | مقاوم در برابر فشار و دما UP TO 150°C | همه سیستمهای ISO | |
| Claw Clamp (برای ISO-K) | گیره فلزی سریع | کاهش زمان نصب | فلنجهای ISO-K سایز متوسط و بزرگ | |
| Bolts & Nuts (برای ISO-F) | پیچ و مهره | مقاومت مکانیکی عالی | فلنجهای ISO-F در سایز بزرگ | |
| آداپتورها Adapters | تبدیل ISO to KF - ISO to CF یا تغییر سایز | افزایش سازگاری | اتصال بین استانداردها در ترکیب سیستم های مختلف | |
| زانو Elbows | فلنج ISO در دو طرف | انعطاف در طراحی سیستم | تغییر مسیر لوله کشی در خطوط انتقال بزرگ | |
| سه راهی و چهارراهی Tees & Crosses | فلنج ISO در چند خروجی | مناسب قطر بالا | ایجاد انشعاب در چمبرهای چندورودی | |
| کپ یا کورکن Blanks (End Plates) | فلنج بسته | ارزان و ساده | کور کردن خطوط در سرویس و نگهداری | |
| شیرها Valves | فلنج ISO در دو سر شیر | سازگار با قطر بزرگ | کنترل یا قطع جریان در سیستمهای صنعتی و High Vacuum | |
