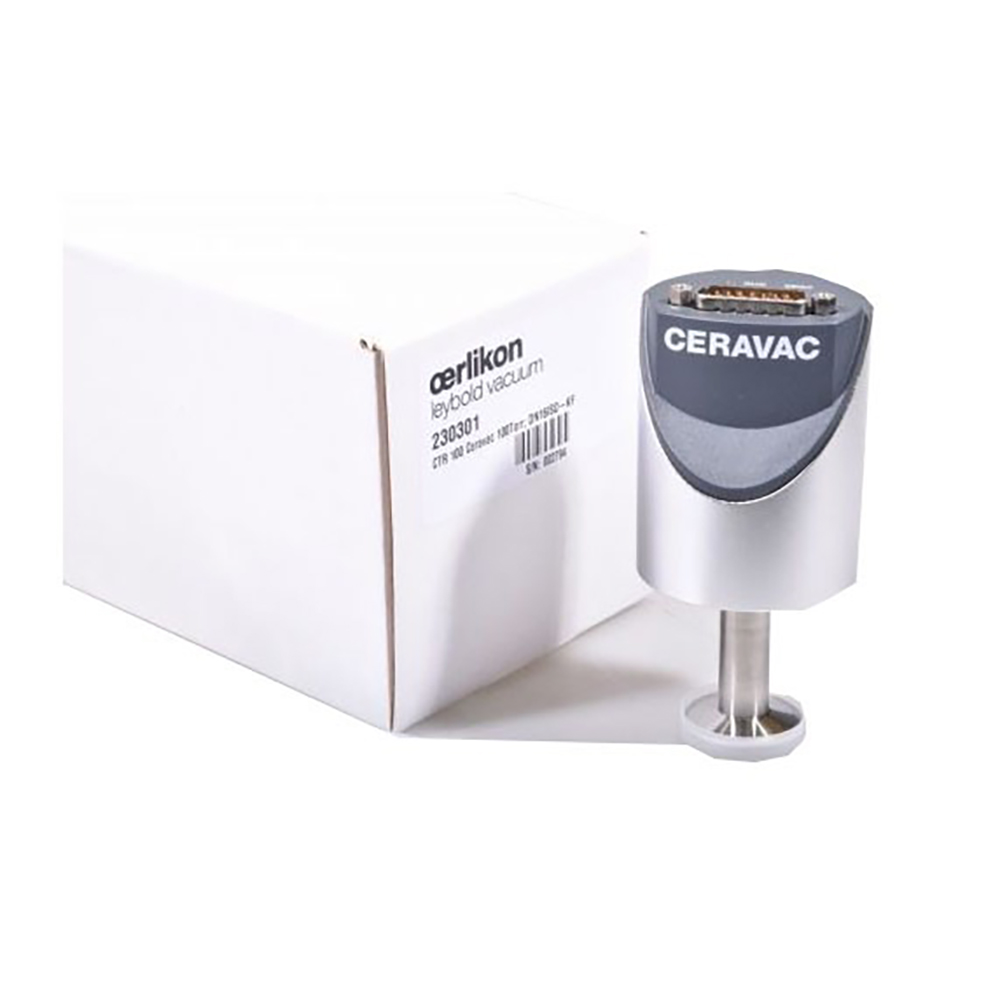

سنسور Leybold CERAVAC CTR 100 یک گیج خازنی دیافراگمی برای اندازهگیری دقیق فشار در سیستمهای خلاء است. این سنسور با اندازهگیری مستقیم فشار و عدم وابستگی به نوع گاز، گزینهای مناسب برای کاربردهای دقیق، فرآیندی و سیستمهای کنترل فشار وکیوم است.
CTR-100 از نوع Capacitance Diaphragm Gauge است و فشار را با استفاده از تغییر ظرفیت الکتریکی ناشی از حرکت دیافراگم اندازهگیری میکند. برخلاف سنسورهای پیرانی، عملکرد این سنسور به نوع گاز وابسته نیست.
استفاده از دیافراگم مقاوم در برابر خوردگی، این سنسور را برای بسیاری از کاربردهای فرآیندی و محیطهایی که گازهای خورنده وجود دارند مناسب میکند.
اندازهگیری مستقیم فشار برای کاربردهای دقیق و کنترل خلاء
در سنسورهای خازنی دیافراگمی، فشار واردشده به دیافراگم باعث تغییر بسیار جزئی در موقعیت آن میشود. این تغییر باعث تغییر ظرفیت الکتریکی سلول اندازهگیری شده و سیستم الکترونیکی سنسور آن را به سیگنال متناسب با فشار تبدیل میکند. این روش اندازهگیری، وابستگی به ترکیب گاز را از بین میبرد و به همین دلیل برای کاربردهایی که نوع گاز یا شرایط فرآیند تغییر میکند، مزیت قابل توجهی دارد.
مشخصات کلی خانواده CERAVAC CTR 100
| مشخصه | CTR-100 |
|---|---|
| برند | Leybold |
| خانواده محصول | CERAVAC |
| نوع سنسور | Capacitance Diaphragm Gauge |
| عنصر حسگر | Inconel® Diaphragm |
| Full Scale | 0.1، 1، 10، 20، 100 و 1000 Torr |
| حداقل محدوده اندازهگیری | تا 1×10⁻⁵ Torr، بسته به نسخه |
| خروجی آنالوگ | 0–10 V |
| رابط دیجیتال | RS-232 |
| ولتاژ تغذیه | 14–30 V DC |
| دمای کاری | 15 تا 50°C |
| اتصال الکتریکی | D-Sub 15 Pin |
| کنترلر پیشنهادی | GRAPHIX ONE / TWO / THREE |
| جهت نصب | در هر جهت |
| Bakeout | غیرقابل Bakeout |
انتخاب بین سنسور خازنی و پیرانی به نوع کاربرد و دقت موردنیاز بستگی دارد.
| ویژگی | CTR-100 | Pirani |
|---|---|---|
| اصل اندازهگیری | خازنی / دیافراگمی | هدایت حرارتی |
| وابستگی به نوع گاز | ندارد | دارد |
| دقت اندازهگیری | بالا | وابسته به شرایط و نوع گاز |
| کنترل فشار | بسیار مناسب | مناسب در محدوده کاری خود |
| گازهای فرآیندی خورنده | مناسب با نسخه مناسب | وابسته به مدل |
| کاربرد اصلی | اندازهگیری دقیق فشار | پایش و اندازهگیری خلاء |
نوع Full Scale، محدوده فشار، اتصال خلاء و سازگاری سنسور با کنترلر سیستم باید پیش از انتخاب بررسی شود. برای بررسی مدل مناسب میتوانید با کارشناسان وکشاپ در ارتباط باشید.
