شیر وکیوم (Vacuum Valve) یکی از مهمترین تجهیزات در سیستمهای خلاء است و وظیفه کنترل، قطع یا هدایت جریان گاز را در شرایط فشار پایین بر عهده دارد. عملکرد صحیح این تجهیز نقش مستقیمی در حفظ آببندی سیستم، جلوگیری از نشتی، پایداری فشار و افزایش راندمان فرآیند دارد. انتخاب نوع مناسب شیر به عواملی مانند سطح خلاء، نوع اتصال، روش کنترل، شرایط فرآیند و نوع گاز بستگی دارد.
در این صفحه با انواع شیرهای خلاء، تفاوت آنها، کاربرد هر مدل، معیارهای انتخاب و نکات فنی مهم آشنا میشوید تا بتوانید متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید.
شیر وکیوم تجهیزی است که برای قطع، وصل یا کنترل جریان گاز در سیستمهایی طراحی شده است که فشار آنها پایینتر از فشار اتمسفر است. برخلاف شیرآلات صنعتی معمولی که برای کنترل سیالات تحت فشار مثبت ساخته میشوند، شیرهای خلاء باید از ورود هوا به داخل سیستم جلوگیری کرده و نرخ نشتی بسیار پایینی داشته باشند تا کیفیت خلاء حفظ شود.
دقت ساخت، کیفیت آببندی، نوع متریال و استاندارد اتصال از مهمترین عواملی هستند که عملکرد این تجهیزات را تعیین میکنند. به همین دلیل در صنایع حساس مانند تجهیزات آزمایشگاهی و پژوهشهای علمی، انتخاب شیر مناسب اهمیت ویژهای دارد.

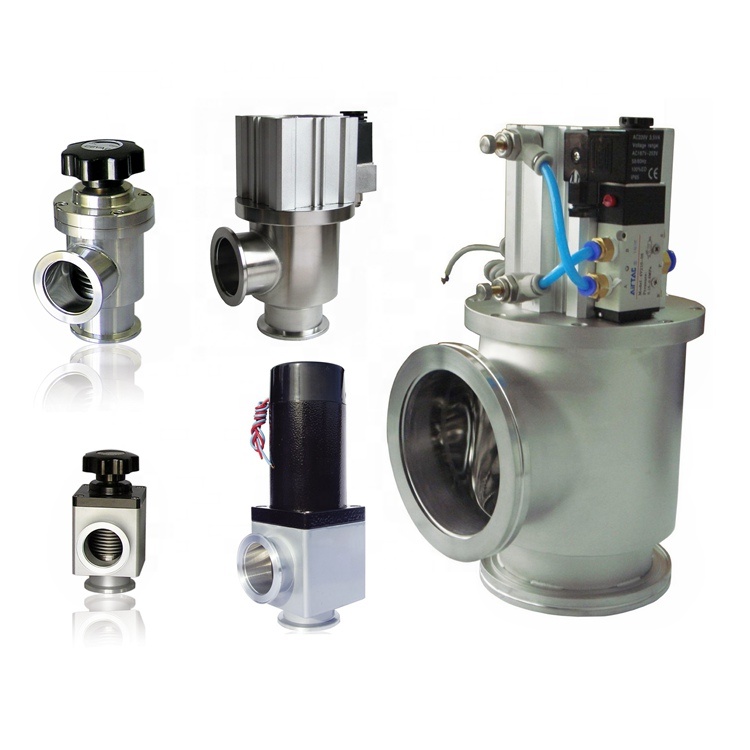

این تجهیزات در مدلهای مختلفی مانند شیر توپی، شیر برقی، شیر پروانهای، شیر بیلوز، شیر سوزنی، شیر دروازهای و شیر زاویهای تولید میشوند که هرکدام برای شرایط کاری مشخصی طراحی شدهاند.
در سیستمهای خلاء، کیفیت آببندی (Leak Tightness) اهمیت بیشتری از تحمل فشار دارد. حتی نشتیهای بسیار کوچک میتوانند باعث کاهش راندمان سیستم، افزایش زمان رسیدن به خلاء و افت کیفیت فرآیند شوند.
شیرهای خلاء بر اساس مکانیزم عملکرد، نوع عملگر، سطح خلاء قابل استفاده و کاربرد صنعتی در گروههای مختلفی تولید میشوند. هر نوع شیر مزایا، محدودیتها و کاربردهای خاص خود را دارد و انتخاب صحیح آن به شرایط فرآیند و نیاز سیستم بستگی دارد.
در بسیاری از پروژهها، انتخاب صحیح نوع شیر تأثیر بیشتری از انتخاب برند دارد. بررسی شرایط فرآیند، سطح خلاء، نوع اتصال و روش کنترل میتواند از هزینههای تعمیر، افت راندمان و تعویض زودهنگام تجهیزات جلوگیری کند.
شیرهای مورد استفاده در سیستمهای خلاء را میتوان از سه دیدگاه دستهبندی کرد: ساختمان مکانیکی، نوع عملگر و عملکرد در فرآیند. به همین دلیل ممکن است یک تجهیز همزمان یک شیر توپی، پنوماتیکی و کنترلی باشد. شناخت این دستهبندیها انتخاب صحیح تجهیزات را سادهتر میکند.
| اگر پروژه شما نیاز دارد... | پیشنهاد مناسب |
|---|---|
| قطع و وصل سریع جریان | شیر توپی |
| کنترل اتوماتیک توسط PLC | شیر برقی یا بادی-برقی |
| تنظیم دقیق جریان گاز | شیر سوزنی |
| لولههای با قطر زیاد | شیر پروانهای |
| خلاء بسیار بالا (UHV) | شیر بیلوز یا گیت ولو |
| تغییر مسیر در فضای محدود | شیر زاویهای (Angle Valve) |
شیر توپی یکی از رایجترین تجهیزات برای قطع و وصل جریان در سیستمهای خلاء است. مکانیزم این شیر بر پایه یک گوی سوراخدار طراحی شده که با چرخش ۹۰ درجه مسیر عبور گاز را کاملاً باز یا بسته میکند. به دلیل آببندی مناسب، افت فشار کم و عملکرد سریع، این نوع شیر در بسیاری از سیستمهای صنعتی و آزمایشگاهی مورد استفاده قرار میگیرد و در مدلهای دستی، پنوماتیکی و برقی عرضه میشود.
شیر برقی با استفاده از یک بوبین الکترومغناطیسی (Solenoid) مسیر جریان را بهصورت خودکار باز یا بسته میکند. این تجهیزات در سیستمهایی استفاده میشوند که کنترل دستی امکانپذیر نیست یا فرآیند باید بهصورت خودکار مدیریت شود. سرعت عملکرد بالا، امکان اتصال به سیستمهای کنترلی و کاهش خطای اپراتور از مهمترین مزایای این نوع شیر است.
در این نوع تجهیز، فرمان الکتریکی باعث فعال شدن عملگر پنوماتیکی میشود و شیر بدون دخالت اپراتور باز یا بسته خواهد شد. این ساختار برای شیرهای توپی و پروانهای که به گشتاور بیشتری نیاز دارند بسیار متداول است. ترکیب سرعت، قدرت و قابلیت کنترل از طریق PLC باعث شده این شیرها در خطوط تولید مدرن کاربرد گستردهای داشته باشند.
شیر پروانهای با استفاده از یک دیسک چرخان، جریان گاز را کنترل میکند. طراحی فشرده، وزن کم و امکان استفاده در قطرهای بزرگ از مهمترین ویژگیهای این نوع شیر است.
در بسیاری از سیستمهای خلاء متوسط و خطوط انتقال با قطر بالا، این شیر گزینهای اقتصادی و کاربردی محسوب میشود.
شیر دروازهای با حرکت یک صفحه عمودی مسیر جریان را باز یا مسدود میکند. این طراحی باعث ایجاد آببندی بسیار مناسب شده و در سیستمهایی که کیفیت خلاء اهمیت بالایی دارد، کاربرد فراوانی دارد. بسیاری از تجهیزات تحقیقاتی، سیستمهای پوششدهی و محفظههای خلاء بالا از این نوع شیر استفاده میکنند.
شیر هوادهی برای بازگرداندن تدریجی فشار داخل سیستم به فشار اتمسفر طراحی شده است. این فرآیند از ایجاد شوک فشاری جلوگیری کرده و ایمنی تجهیزات را افزایش میدهد.
در بسیاری از سیستمهای خلاء، استفاده صحیح از شیر هوادهی نقش مهمی در افزایش طول عمر تجهیزات و جلوگیری از آسیب به محفظهها دارد.
شیر سوزنی برای تنظیم بسیار دقیق دبی گاز طراحی شده است. نوک مخروطی این شیر امکان کنترل تدریجی جریان را فراهم میکند و به همین دلیل در فرآیندهای حساس مورد استفاده قرار میگیرد.
هرجا که کنترل دقیق جریان اهمیت داشته باشد، این نوع شیر نسبت به شیرهای قطع و وصل معمولی انتخاب مناسبتری خواهد بود.
در شیر بیلوز، آببندی توسط یک بیلوز فلزی انجام میشود و نیازی به استفاده از اورینگ در محل حرکت ساقه شیر نیست. این ویژگی احتمال نشتی را به حداقل میرساند.
به همین دلیل این نوع شیر یکی از گزینههای اصلی برای سیستمهای خلاء بسیار بالا (UHV) و فرآیندهای حساس محسوب میشود.
شیر زاویهای با قرار گرفتن ورودی و خروجی در زاویه ۹۰ درجه، امکان طراحی فشردهتر مسیر لولهکشی را فراهم میکند. این ویژگی در بسیاری از تجهیزات خلاء که فضای نصب محدود است اهمیت زیادی دارد.
این شیرها علاوه بر کاهش فضای مورد نیاز، میتوانند افت فشار سیستم را نیز در برخی آرایشهای لولهکشی کاهش دهند.
شیر کنترلی برای تنظیم پیوسته جریان گاز یا کنترل دقیق سطح خلاء در فرآیندهای صنعتی طراحی شده است. برخلاف سایر شیرها این نوع شیر میتواند متناسب با فرمان دریافتی، میزان بازشدگی خود را تغییر دهد و شرایط فرآیند را بهصورت لحظهای کنترل کند. این تجهیزات معمولاً همراه با عملگرهای پنوماتیکی یا الکتریکی و سیستمهای کنترل خودکار استفاده میشوند و نقش مهمی در حفظ پایداری فشار، افزایش دقت فرآیند و کاهش نوسانات سیستم دارند.
در نگاه اول ممکن است شیرهای خلاء و شیرآلات صنعتی معمولی از نظر ظاهر شباهت زیادی داشته باشند، اما تفاوت آنها تنها به شکل ظاهری محدود نمیشود. این تجهیزات برای شرایط کاری کاملاً متفاوتی طراحی شدهاند و در سیستمهای خلاء باید الزامات فنی دقیقتری را برآورده کنند
| ویژگی | شیر وکیوم (خلاء) | شیر صنعتی معمولی |
|---|---|---|
| هدف آببندی | جلوگیری از ورود هوا به داخل سیستم | جلوگیری از خروج سیال به بیرون |
| نرخ نشتی (Leak Rate) | بسیار پایین | استاندارد صنعتی |
| کیفیت پرداخت سطح | بسیار دقیق برای کاهش Outgassing | معمولی |
| استاندارد اتصالات | KF، ISO-K، ISO-F، CF | فلنجها و رزوههای صنعتی رایج |
| کاربرد اصلی | سیستمهای خلاء و فشار پایین | سیالات تحت فشار مثبت |
به همین دلیل استفاده از شیر صنعتی معمولی در یک سیستم خلاء، حتی اگر از نظر ابعاد مشابه باشد، میتواند باعث افزایش نشتی، کاهش راندمان، طولانی شدن زمان رسیدن به خلاء و افت کیفیت فرآیند شود.
انتخاب شیر مناسب تنها به سایز اتصال یا قیمت محدود نمیشود. پیش از انتخاب، بهتر است مشخصات فنی سیستم و شرایط فرآیند بهدقت بررسی شوند.
✓ سطح خلاء مورد نیاز (Low، Medium، High یا Ultra High Vacuum) مشخص شده است.
✓ نوع اتصال (KF، ISO-K، ISO-F یا CF) با سایر تجهیزات سازگار است.
✓ جنس بدنه و آببندها با نوع گاز و شرایط فرآیند مطابقت دارد.
✓ نوع کنترل مورد نیاز (دستی، برقی یا پنوماتیکی) مشخص شده است.
✓ دبی، افت فشار مجاز و قطر خط بررسی شده است.
✓ امکان سرویس، نگهداری و تأمین قطعات یدکی در نظر گرفته شده است.
در بسیاری از پروژهها، انتخاب صحیح نوع شیر از همان ابتدا میتواند از هزینههای تعمیر، توقف تولید و تعویض زودهنگام تجهیزات جلوگیری کند.
انتخاب شیر مناسب به عواملی مانند سطح خلاء، نوع فرآیند، استاندارد اتصال، جنس بدنه و روش کنترل بستگی دارد. در پروژههای صنعتی و آزمایشگاهی، بررسی این موارد پیش از خرید میتواند از بروز مشکلات فنی و هزینههای اضافی جلوگیری کند.
کارشناسان وکشاپ آمادهاند تا بر اساس نیاز پروژه، در انتخاب نوع شیر، استاندارد اتصال و مشخصات فنی مناسب به شما مشاوره ارائه دهند و در صورت نیاز، تجهیزات و قطعات مرتبط را نیز تأمین کنند.
