وقتی چند بخش از یک سیستم خلأ باید با قطرهای مختلف، مسیرهای متفاوت یا تجهیزات جانبی به هم متصل شوند، انتخاب اتصال مناسب فقط به «سایز فلنج» محدود نمیشود. نوع اتصال، روش آببندی، جنس قطعه و حتی شکل مسیر میتواند روی عملکرد نهایی سیستم اثر بگذارد.

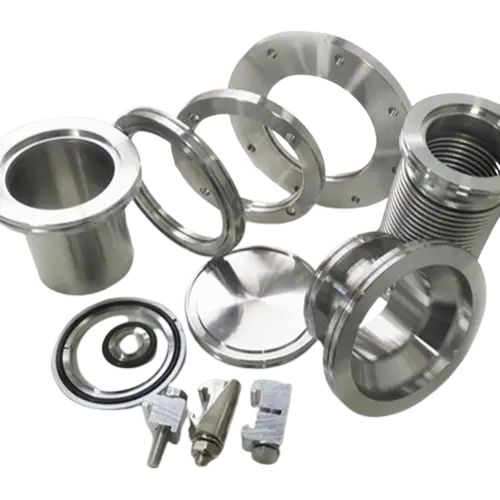

اتصالات ISO-K وکیوم برای ساخت و توسعه خطوط خلأ صنعتی، اتصال تجهیزات، تغییر مسیر، کاهش یا افزایش سایز و ایجاد انشعاب در سیستمهای خلأ استفاده میشوند. این خانواده شامل فلنج، نیپل، ردیوسر، زانویی، سهراهی و چهارراهی، کلمپ و مجموعه قطعات آببندی است. در وکشاپ، اتصالات ISO-K در سایزها و مدلهای متنوع و با متریالهای مختلف قابل تأمین هستند تا بتوانید قطعه را بر اساس ساختار واقعی سیستم انتخاب کنید، نه صرفاً بر اساس یک کد یا اندازه.
اتصالات ISO مجموعهای از قطعات استاندارد برای ایجاد اتصال در خطوط و تجهیزات خلأ هستند که در کنار فلنجهای ISO، سیستم آببندی و تجهیزات مهندسیشده یک مجموعه کامل برای ساخت مسیر خلأ ایجاد میکنند. مزیت اصلی این خانواده زمانی مشخص میشود که سیستم شما فقط یک اتصال ساده ندارد؛ برای مثال ممکن است لازم باشد یک خط را به دو مسیر تقسیم کنید، قطر خط را تغییر دهید، یک پمپ را به خط اصلی متصل کنید یا مسیر لولهکشی را با زانویی تغییر دهید. برای همین، اتصالات ISO-K فقط «قطعه رابط» نیستند؛ انتخاب درست آنها بخشی از طراحی خود سیستم خلأ است.
در طراحی یک خط خلأ، اتصال باید هم با ابعاد و استاندارد فلنجها هماهنگ باشد و هم امکان آببندی مطمئن را فراهم کند. اتصالات ISO-K وکشاپ برای کاربردهای مختلف خط خلأ در مدلهای متنوع ارائه میشوند.
کاتالوگ وکشاپ، برای قطعات ISO علاوه بر اتصالات اصلی، مجموعهای از قطعات جانبی و آببندی را نیز در نظر گرفته است؛ بنابراین انتخاب قطعات موردنیاز یک خط را میتوان از یک مجموعه هماهنگ انجام داد.
فلنجهای ISO-K برای اتصال بخشهای مختلف خطوط و تجهیزات خلاء با ساختاری مستحکم و قابلاعتماد طراحی شدهاند. این فلنجها امکان ایجاد اتصالات قابل جداسازی را فراهم میکنند و در کنار اجزای مناسب آببندی، برای ساخت و توسعه سیستمهای خلاء به کار میروند.
بست iso-k وظیفه نگهداری و فشردهسازی مجموعه فلنج، سنترینگ رینگ و اورینگ را بر عهده دارند و امکان مونتاژ سریع و مطمئن را فراهم میکنند.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
سنترینگ رینگ با قرار دادن اورینگ در موقعیت صحیح، آببندی یکنواخت و دقیق اتصال را تضمین میکند.
این گروه شامل انواع دهانه، زانویی، سهراهی، چهارراهی و سایر اتصالات مورد استفاده برای تغییر مسیر، ایجاد انشعاب در خطوط و توسعه مسیرهای خلاء در طولهای مختلف ارائه میشوند.
انتخاب اتصال وکیوم معمولاً یک خرید صرفاً قطعهای نیست. اگر سایز، نوع آببندی یا قطعه جانبی اشتباه انتخاب شود، ممکن است هنگام مونتاژ یا تست نشتی مشخص شود که قطعات با یکدیگر سازگار نیستند.
در وکشاپ میتوانید اتصالات ISO-K، قطعات آببندی و اجزای موردنیاز خط را در کنار مشاوره فنی بررسی کنید.
اگر کد فنی قطعه را دارید، همان کد را برای ما ارسال کنید. اگر کد را ندارید، مشخصات سیستم و سایز فلنج را بفرستید؛ انتخاب را با هم دقیق تر انجام میدهیم.
سایز یا مدل قطعه را نمیدانید؟ مشخصات سیستم یا تصویر قطعه موردنظر را برای ما ارسال کنید؛ کارشناسان وکشاپ در انتخاب اتصال مناسب راهنماییتان میکنند.
