اتصالات وکیوم (Vacuum Fittings) مجموعهای از قطعات استاندارد هستند که برای ایجاد یک اتصال وکیوم مطمئن میان پمپ، محفظه، شیرآلات و خطوط انتقال استفاده میشوند. کیفیت این اتصالات مستقیماً بر میزان نشتی، پایداری فشار، سرعت رسیدن به خلاء و عملکرد کل سیستم تأثیر میگذارد.
انتخاب اتصال وکیوم مناسب تنها به ابعاد فلنج محدود نمیشود؛ عواملی مانند سطح خلاء، دمای کاری، نوع آببندی، دفعات باز و بسته شدن اتصال و شرایط فرآیند نیز باید بررسی شوند تا سیستم با حداکثر راندمان کار کند.
اتصالات وکیوم با وجود ظاهر مشابه، برای شرایط کاری یکسان طراحی نشدهاند. هر استاندارد بر اساس سطح خلاء، نوع آببندی، قطر خط، دمای کاری و دفعات باز و بسته شدن سیستم انتخاب میشود. سه استاندارد KF، ISO و CF رایجترین اتصالات مورد استفاده در صنایع، آزمایشگاهها و تجهیزات خلاء هستند که هر کدام مزایا و محدودیتهای خاص خود را دارند. در ادامه با ویژگیها، کاربردها و تفاوتهای هر یک از این استانداردها آشنا میشویم.

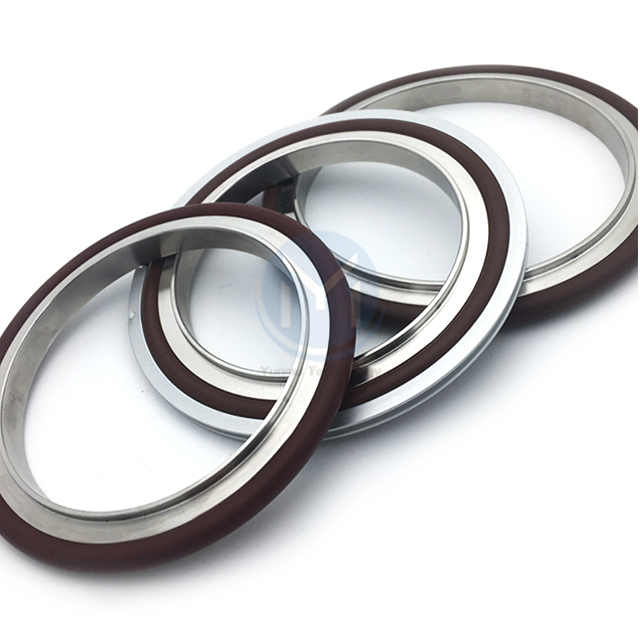

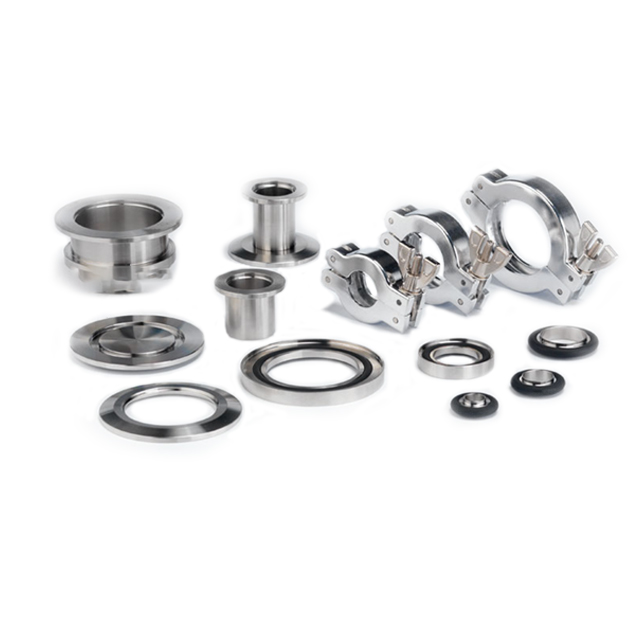

اتصالات KF (Klein Flange) که با نامهای NW یا QF نیز شناخته میشوند، رایجترین نوع اتصال وکیوم برای سیستمهای خلاء پایین و متوسط هستند. آببندی این استاندارد توسط یک اورینگ الاستومری که داخل سنترینگ رینگ (Centering Ring) قرار میگیرد انجام شده و با استفاده از کلمپ وکیوم در مدت چند ثانیه مونتاژ یا باز میشود.
به دلیل سرعت نصب بالا، هزینه مناسب و سهولت سرویس، اتصال KF انتخاب اول بسیاری از سیستمهایی است که نیاز به باز و بسته شدن مکرر دارند.
مزایای اتصال KF

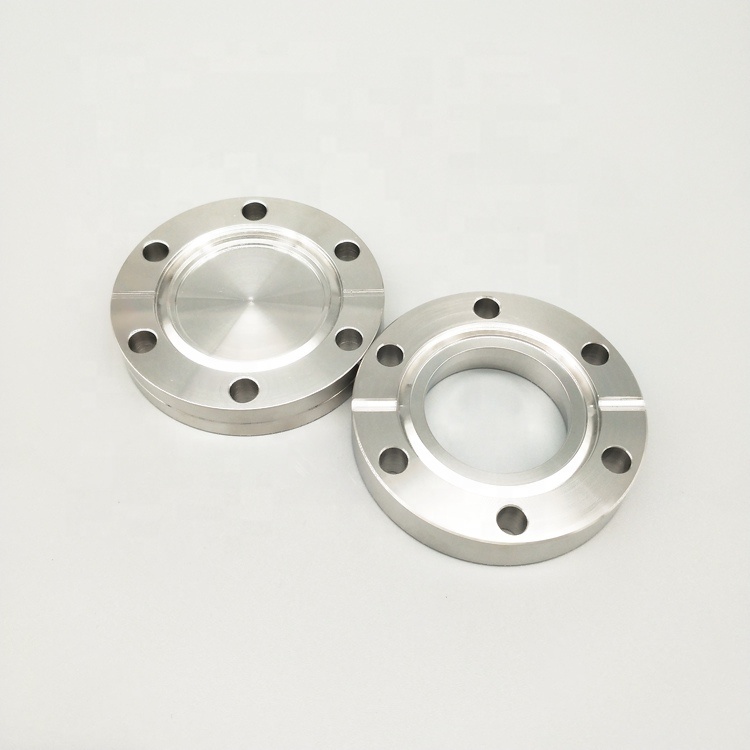

اتصالات CF (ConFlat) برای سیستمهای خلاء بالا (High Vacuum) و خلاء فوقالعاده (Ultra High Vacuum) طراحی شدهاند. برخلاف استانداردهای KF و ISO که از اورینگ استفاده میکنند، در این استاندارد آببندی توسط تماس Knife Edge فلنج با یک گسکت فلزی انجام میشود.
این ساختار باعث میشود میزان نشتی به حداقل برسد و اتصال بتواند دماهای بالا و فرآیندهای حساس را بدون افت کیفیت تحمل کند. به همین دلیل استاندارد CF در صنایع نیمههادی، تجهیزات تحقیقاتی، شتابدهندههای ذرات، صنایع فضایی و آزمایشگاههای پیشرفته کاربرد گستردهای دارد.
مزایای اتصال CF

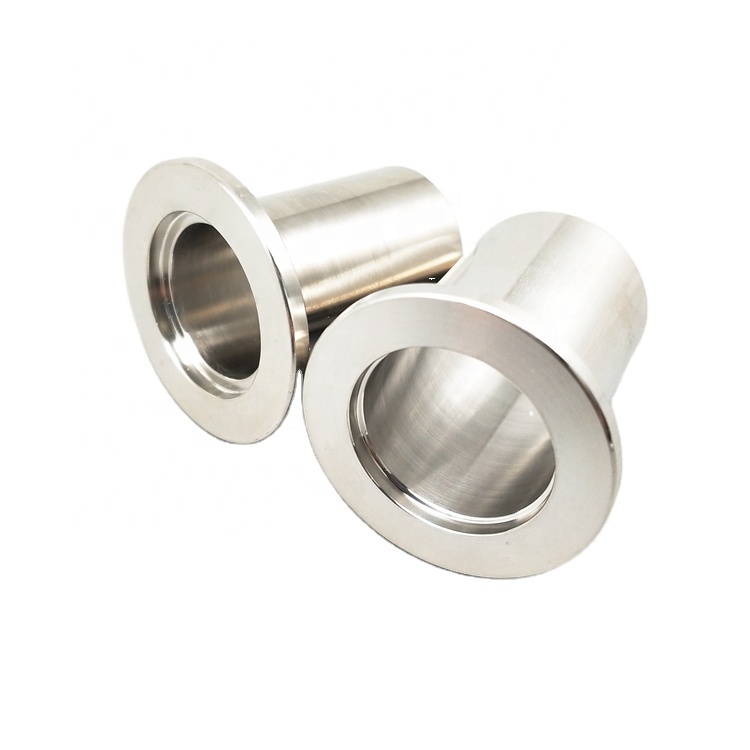

استاندارد ISO برای سیستمهایی طراحی شده است که قطر لولهها بزرگتر بوده یا دبی بالاتری نیاز دارند. این اتصالات نیز از آببندی اورینگی استفاده میکنند، اما نسبت به KF استحکام مکانیکی بیشتری دارند و در خطوط صنعتی بزرگ عملکرد قابل اطمینانی ارائه میدهند.
اتصالات ISO در دو استاندارد اصلی عرضه میشوند:

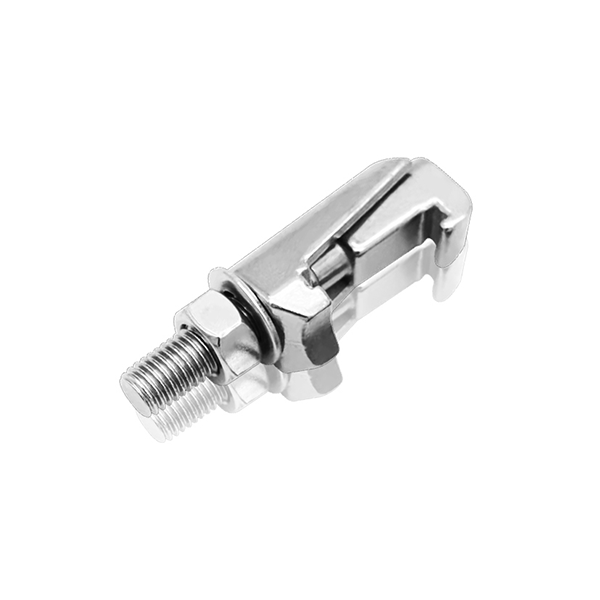

ISO-K که با استفاده از کلمپهای مخصوص مونتاژ میشود و سرعت نصب بالایی دارد.
ISO-F که اتصال آن به وسیله پیچ و مهره انجام شده و برای خطوط ثابت و تجهیزات سنگین گزینه مناسبتری است.
مزایای اتصال ISO
پس از آشنایی با ویژگیهای هر استاندارد، مقایسه آنها در یک نگاه میتواند انتخاب اتصال مناسب را سادهتر کند. جدول زیر مهمترین تفاوتهای اتصالات KF، ISO و CF را از نظر نوع آببندی، محدوده خلاء، تحمل دما و کاربردهای رایج نشان میدهد.
| ویژگی | KF (NW/QF) | ISO (ISO-K / ISO-F) | CF (ConFlat) |
|---|---|---|---|
| نوع آببندی | اورینگ الاستومری + سنترینگ رینگ + کلمپ | اورینگ + سنترینگ رینگ + کلمپ یا پیچ | Knife Edge + گسکت فلزی |
| محدوده خلاء | تا حدود 10⁻⁸ mbar | تا حدود 10⁻⁸ mbar | تا حدود 10⁻¹² mbar |
| حداکثر دمای کاری | حدود 150°C (بسته به جنس اورینگ) | حدود 150°C (بسته به جنس اورینگ) | تا حدود 450°C |
| سرعت نصب | ★★★★★ | ★★★★☆ | ★★☆☆☆ |
| قابلیت باز و بسته شدن مکرر | بسیار مناسب | مناسب | کمتر مناسب |
| قطرهای قابل استفاده | کوچک تا متوسط | متوسط تا بزرگ | کوچک تا بزرگ |
| کاربرد رایج | آزمایشگاه، تجهیزات تحقیقاتی، سیستمهای عمومی خلاء | خطوط صنعتی، سیستمهای بزرگ و دبی بالا | UHV، نیمههادی، تحقیقاتی و صنایع پیشرفته |
| مهمترین مزیت | نصب سریع و اقتصادی | استحکام بالا | کمترین نرخ نشتی |
هر سه استاندارد عملکرد بسیار خوبی در کاربردهای مناسب خود دارند؛ اما تفاوت در روش آببندی، محدوده خلاء، تحمل دما و شرایط بهرهبرداری باعث میشود انتخاب صحیح آنها نقش مهمی در عملکرد و دوام سیستم خلاء داشته باشد.
| اگر سیستم شما... | استاندارد پیشنهادی | دلیل انتخاب |
|---|---|---|
| نیاز به باز و بسته شدن مکرر دارد | KF | نصب سریع و آببندی آسان با کلمپ |
| در محیط آزمایشگاهی استفاده میشود | KF | کاربری ساده و هزینه نگهداری پایین |
| دارای قطر لوله بزرگ است | ISO | استحکام بیشتر در ابعاد بزرگ |
| خط تولید صنعتی با دبی بالا دارد | ISO | مناسب برای خطوط ثابت و تجهیزات سنگین |
| به خلاء بسیار بالا (UHV) نیاز دارد | CF | آببندی فلزی با کمترین نرخ نشتی |
| در دمای بالا کار میکند | CF | مقاومت عالی در فرآیندهای حرارتی (Bake-out) |
اگر علاوه بر استاندارد اتصال، در انتخاب سایز فلنج، نوع آببندی یا قطعات جانبی مانند کلمپ، سنترینگ رینگ، اورینگ و تبدیلها نیاز به راهنمایی دارید، پیش از خرید مشخصات فنی سیستم خلاء خود را بررسی کنید یا از مشاوره تخصصی استفاده نمایید. انتخاب صحیح اتصال وکیوم از بروز نشتی، افت راندمان و هزینههای نگهداری در آینده جلوگیری میکند.
انتخاب اتصال وکیوم مناسب تنها به نوع فلنج یا سایز آن محدود نمیشود. برای دستیابی به عملکرد پایدار، کاهش نشتی و افزایش طول عمر سیستم خلاء، بهتر است پیش از خرید چند عامل مهم را بررسی کنید. در بسیاری از پروژهها، انتخاب صحیح استاندارد اتصال از همان ابتدا میتواند از بروز نشتی، افزایش زمان رسیدن به خلاء و هزینههای تعمیر و نگهداری در آینده جلوگیری کند. اگر درباره انتخاب استاندارد یا سایز مناسب اطمینان ندارید، بهتر است پیش از خرید مشخصات فنی سیستم خلاء خود را بررسی کنید.

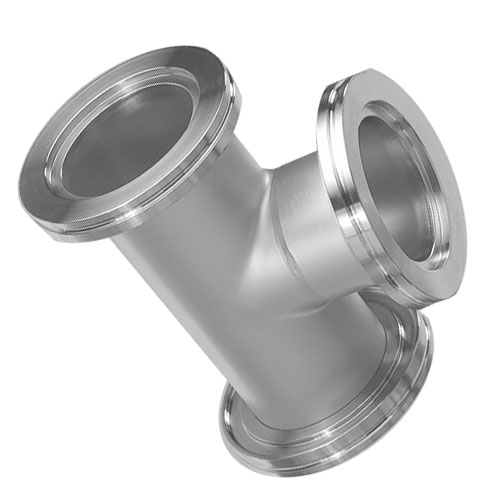

علاوه بر استانداردهای KF، ISO و CF، برای مونتاژ و تکمیل سیستمهای خلاء از قطعات جانبی مختلفی استفاده میشود. از جمله این تجهیزات میتوان به کلمپ وکیوم، بست وکیوم، سنترینگ رینگ، اورینگ، تبدیل، ردیوسر، زانویی، سهراهی، چهارراهی، نیپل، نیمدهانه، بلنک فلنج، خرطومی فلکسیبل، اتصال جوشی، Feedthrough و پنجره دید اشاره کرد. هر یک از این قطعات نقش مشخصی در اتصال تجهیزات، تغییر مسیر خطوط یا ایجاد آببندی مطمئن در سیستمهای خلاء دارند.
برای آشنایی بیشتر با عملکرد، مشخصات فنی و کاربرد هر یک از این قطعات، صفحات تخصصی مربوط به آنها در وکشاپ بهتدریج تکمیل خواهد شد.
انتخاب صحیح اتصال وکیوم تنها به نوع فلنج محدود نمیشود و عواملی مانند سطح خلاء، قطر خط، نوع آببندی، دمای کاری و شرایط فرآیند نیز در عملکرد نهایی سیستم تأثیرگذار هستند. بررسی این موارد پیش از خرید، به کاهش نشتی، افزایش راندمان و کاهش هزینههای نگهداری کمک میکند. کارشناسان وکشاپ آمادهاند تا در انتخاب استاندارد مناسب (KF، ISO یا CF)، تعیین سایز اتصال و انتخاب قطعات جانبی مانند کلمپ، سنترینگ رینگ، اورینگ، تبدیل و سایر تجهیزات مورد نیاز، مشاوره تخصصی ارائه دهند.
