اتصالات CF (ConFlat) |
خرید فلنج و اتصالات خلاء CF با استاندارد UHV

اتصالات CF (ConFlat) یکی از پرکاربردترین استانداردهای اتصال در سیستم‌های خلاء بالا (High Vacuum) و خلاء فوق‌بالا (Ultra High Vacuum) هستند. آب‌بندی فلز به فلز با استفاده از گسکت مسی، مقاومت در برابر دمای بالا و قابلیت دستیابی به فشارهای بسیار پایین، اتصالات CF را به انتخابی ایده‌آل برای کاربردهای تحقیقاتی، صنعتی و آزمایشگاهی تبدیل کرده است. در این بخش، مجموعه‌ای از فلنج‌ها، اتصالات، تبدیل‌ها و متعلقات استاندارد CF با مشخصات فنی کامل ارائه شده است.است.

اتصالات CF چیست؟

اتصالات CF (ConFlat) یکی از شناخته‌شده‌ترین استانداردهای اتصال در سیستم‌های خلاء بالا (High Vacuum) و خلاء فوق‌بالا (Ultra High Vacuum یا UHV) هستند. وجه تمایز این استاندارد، آب‌بندی فلز به فلز با استفاده از گسکت مسی است که امکان دستیابی به فشارهای بسیار پایین و پایداری طولانی‌مدت در شرایط کاری سخت را فراهم می‌کند.

در اتصالات CF، سطح آب‌بندی فلنج دارای لبه‌ای با طراحی ویژه است که هنگام سفت شدن پیچ‌ها، گسکت مسی را به‌صورت کنترل‌شده تغییر شکل می‌دهد. این فرآیند یک اتصال کاملاً آب‌بند ایجاد می‌کند که در برابر نشت، تغییرات دمایی و عملیات Bake Out عملکرد بسیار مطلوبی دارد.به دلیل همین ویژگی‌ها، استاندارد CF انتخاب اول بسیاری از سیستم‌های خلاء فوق‌بالا، تجهیزات تحقیقاتی و فرآیندهایی است که به پایداری طولانی‌مدت و کمترین میزان نشتی نیاز دارند.

فهرست مطالب

مجموعه اتصالات CF شامل فلنج، زانویی، سه‌راهی، چهارراهی، تبدیل، نیپل، گسکت مسی و متعلقات استاندارد ConFlat برای سیستم‌های خلاء بالا و خلاء فوق‌بالا - وکشاپ

مزایای اتصالات CF

استفاده از اتصالات CF مزایای متعددی نسبت به بسیاری از استانداردهای دیگر دارد، از جمله:

  • آب‌بندی فلز به فلز با گسکت مسی
  • مناسب برای سیستم‌های High Vacuum و Ultra High Vacuum
  • نرخ نشتی بسیار پایین
  • قابلیت تحمل دماهای بالا و عملیات Bake Out
  • پایداری مکانیکی مناسب در شرایط کاری سخت
  • مقاومت بالا در برابر تغییرات فشار و دما
  • تولید مطابق استانداردهای بین‌المللی و ابعاد دقیق.

جنس و کیفیت ساخت

اتصالات CF ارائه‌شده در وکشاپ از متریال مناسب برای کاربردهای خلاء بالا و خلاء فوق‌بالا تولید می‌شوند. دقت ماشین‌کاری سطوح آب‌بندی، کیفیت پرداخت سطح، کنترل ابعادی و رعایت تلرانس‌های ساخت، از عوامل کلیدی در عملکرد صحیح این اتصالات هستند.

بسته به نوع محصول، متریال‌هایی مانند استنلس استیل 304L و استنلس استیل 316L برای ساخت قطعات استفاده می‌شود و گسکت‌های مسی نیز مطابق ابعاد استاندارد عرضه می‌شوند.

گروه محصولات اتصالات CF

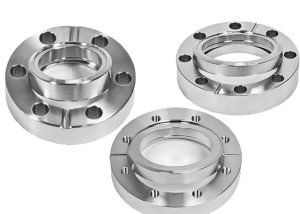

فلنج‌های CF

فلنج‌های CF پایه اصلی بسیاری از سیستم‌های خلاء بالا و خلاء فوق‌بالا هستند. جهت ایجاد اتصال فلز به فلز با استفاده از گسکت مسی طراحی شده‌ اند.

فلنج کور کن CF

(Blank Flange)

مشخصات فنی

.
.
.
.
.
.
.
.
.
.
.
.
.
.

اتصالات و تبدیل ها

این گروه شامل  انواع زانویی، سه‌راهی، چهارراهی و سایر اتصالات مورد استفاده برای تغییر مسیر، ایجاد انشعاب در خطوط و توسعه مسیرهای خلاء در طول‌های مختلف ارائه می‌شوند.

چند راهی های CF

(Multi-Way Fittings)

مشخصات فنی

زانویی CF

(Elbows)

مشخصات فنی

راهنمای انتخاب اتصالات CF

برای انتخاب صحیح اتصالات CF بهتر است به موارد زیر توجه شود:

  • سایز نامی فلنج
  • نوع اتصال مورد نیاز (فلنج، زانویی، سه‌راهی، تبدیل و …)
  • فشار نهایی مورد انتظار سیستم
  • شرایط دمایی و نیاز به Bake Out
  • فضای نصب و مسیر لوله‌کشی
  • سازگاری متریال با شرایط فرآیند

انتخاب صحیح هر یک از این موارد علاوه بر کاهش احتمال نشتی، موجب افزایش طول عمر سیستم و عملکرد پایدار تجهیزات خلاء خواهد شد.

پرسشهای متداول

اتصالات CF برای چه محدوده خلائی مناسب هستند؟

اتصالات CF برای سیستم‌های خلاء بالا (HV) و به‌ویژه خلاء فوق‌بالا (UHV) طراحی شده‌اند و به دلیل آب‌بندی فلز به فلز، عملکرد بسیار پایداری در فشارهای بسیار پایین دارند.

تفاوت اصلی اتصالات CF با KF چیست؟

در اتصالات CF آب‌بندی توسط گسکت مسی و تماس فلز با فلز انجام می‌شود، در حالی که در اتصالات KF از اورینگ الاستومری استفاده می‌شود. به همین دلیل CF برای خلاءهای بالاتر و دماهای بیشتر مناسب‌تر است.

آیا گسکت مسی CF قابل استفاده مجدد است؟

به طور معمول خیر. گسکت‌های مسی پس از فشرده شدن تغییر شکل دائمی پیدا می‌کنند و برای حفظ کیفیت آب‌بندی بهتر است در هر بار مونتاژ از گسکت جدید استفاده شود.

آیا تمامی قطعات CF با یکدیگر سازگار هستند؟

در صورتی که قطعات مطابق استاندارد یکسان و سایز یکسان انتخاب شوند، قابلیت مونتاژ با یکدیگر را خواهند داشت.



آیا وکشاپ قطعات جانبی CF را نیز ارائه می‌دهد؟

بله، علاوه بر انواع فلنج و اتصالات، متعلقاتی مانند گسکت مسی، پیچ، مهره و سایر قطعات مونتاژ نیز در این دسته ارائه می‌شوند.
