سنسور وکیوم یکی از اجزای مهم در سیستم‌های خلاء است که وظیفه اندازه‌گیری فشار داخل محفظه، خط خلاء یا تجهیزات صنعتی را بر عهده دارد. دقت این اندازه‌گیری مستقیماً بر عملکرد پمپ، کنترل فرآیند و تشخیص وضعیت واقعی سیستم تأثیر می‌گذارد.
به همین دلیل، تنها انتخاب یک سنسور مناسب کافی نیست؛ نصب صحیح سنسور، انتخاب محل مناسب اندازه‌گیری، تنظیم کنترلر و کالیبراسیون دوره‌ای نیز اهمیت زیادی دارد.
سنسور وکیوم چیست و چه کاری انجام می‌دهد؟
سنسور یا گیج وکیوم وسیله‌ای است که فشار گاز داخل یک سیستم خلاء را اندازه‌گیری کرده و نتیجه را به‌صورت سیگنال یا مقدار عددی در اختیار کنترلر، نمایشگر یا سیستم کنترل قرار می‌دهد.
بسته به محدوده فشار و نوع کاربرد، از فناوری‌های مختلفی برای اندازه‌گیری خلاء استفاده می‌شود؛ از جمله سنسورهای پیرانی، کاتد سرد، کاتد داغ یا یونیزاسیون، سنسورهای خازنی و سنسورهای ترکیبی.
هر فناوری اندازه‌گیری محدوده کاری، حساسیت و عوامل خطای مخصوص خود را دارد. بنابراین روش نصب و کالیبراسیون باید متناسب با نوع سنسور و محدوده فشار مورد استفاده انتخاب شود.
چرا نصب صحیح سنسور وکیوم اهمیت دارد؟
ممکن است یک سنسور از نظر فنی کاملاً سالم باشد، اما به دلیل نصب نامناسب، عددی متفاوت از فشار واقعی سیستم نشان دهد.
طول و قطر مسیر اتصال، محل قرارگیری سنسور، وجود نشتی، دمای محیط، آلودگی، ارتعاش و حتی شرایط جریان گاز می‌توانند روی نتیجه اندازه‌گیری اثر بگذارند.

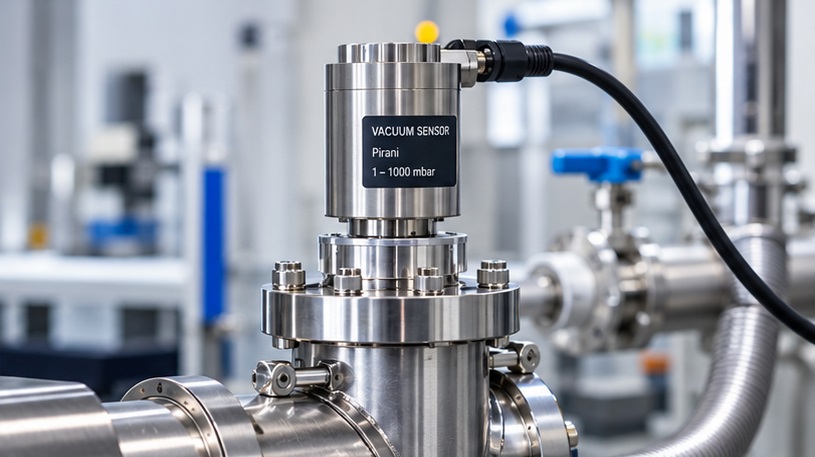

محل نصب سنسور
سنسور باید تا حد امکان در محلی نصب شود که فشار آن نماینده فشار واقعی نقطه مورد نظر برای اندازه‌گیری باشد. نصب سنسور در فاصله زیاد از محفظه یا در مسیری با هندسه نامناسب می‌تواند باعث ایجاد اختلاف بین فشار محل سنسور و فشار نقطه مورد نظر شود.
کنترل نشتی
پیش از بررسی عملکرد سنسور، باید از سالم بودن اتصالات و نبود نشتی قابل توجه در سیستم اطمینان حاصل شود. وجود نشتی می‌تواند باعث شود فشار سیستم به مقدار مورد انتظار نرسد و در نتیجه، خطای سیستم به اشتباه به سنسور نسبت داده شود.
مراحل نصب سنسور وکیوم
بررسی مشخصات سنسور
محدوده اندازه‌گیری، نوع اتصال، جهت نصب، ولتاژ تغذیه، نوع خروجی و محدوده دمای کاری را پیش از نصب بررسی کنید.
بررسی محل نصب
محل نصب را از نظر دما، ارتعاش، آلودگی، دسترسی و شرایط فشار بررسی کنید.
نصب مکانیکی
اتصال سنسور باید با فلنج، رزوه یا رابط تعیین‌شده توسط سازنده انجام شود.
اتصال الکتریکی
کابل سنسور، تغذیه و سیگنال خروجی را مطابق نقشه سازنده به کنترلر متصل کنید.
راه‌اندازی
پس از نصب، مقدار نمایش‌داده‌شده، سیگنال خروجی و عملکرد کنترلر را بررسی کنید.
نقش کنترلر در اندازه‌گیری فشار وکیوم
در بسیاری از سیستم‌های خلاء، سنسور به‌تنهایی مقدار فشار را نمایش نمی‌دهد و سیگنال آن به یک Vacuum Gauge Controller منتقل می‌شود.
کنترلر می‌تواند وظیفه تأمین تغذیه سنسور، پردازش سیگنال، اعمال پارامترهای کالیبراسیون و نمایش فشار را بر عهده داشته باشد.
در زمان کالیبراسیون نباید فقط خود سنسور را در نظر گرفت. در بسیاری از سیستم‌ها، مجموعه سنسور، کابل و کنترلر باید با همان شرایطی بررسی شود که در زمان استفاده واقعی در اختیار کاربر قرار دارد.

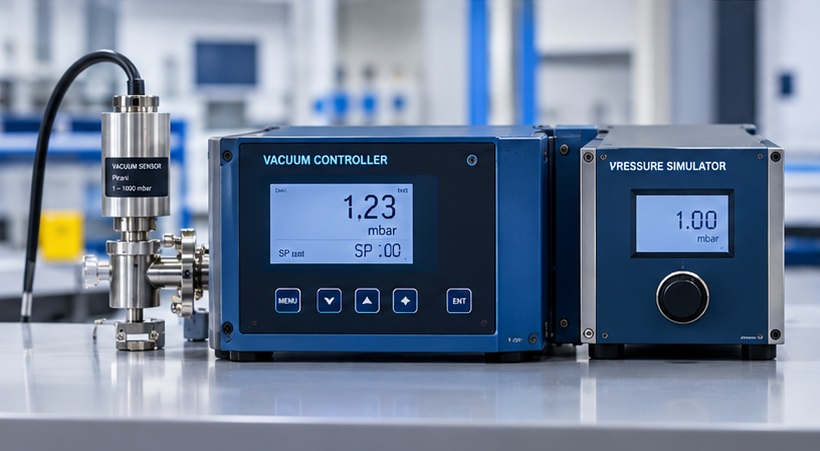

شبیه‌ساز فشار وکیوم چیست؟
برای بررسی و کالیبراسیون سنسور وکیوم، باید بتوان فشار مشخص و قابل مقایسه‌ای را در سیستم ایجاد کرد. این کار معمولاً با استفاده از یک سیستم کالیبراسیون شامل محفظه، سیستم پمپاژ، ورودی کنترل‌شده گاز و یک گیج مرجع انجام می‌شود.
در کاربردهای تخصصی، می‌توان از شبیه‌ساز فشار یا سیستم تولید فشار مرجع استفاده کرد تا سنسور مورد آزمایش در چند نقطه فشار مشخص بررسی شود.
فشار واقعی در نقطه اتصال سنسور باید با یک مرجع معتبر مقایسه شود، نه اینکه صرفاً کنترلر بر اساس یک عدد دلخواه تنظیم شود.

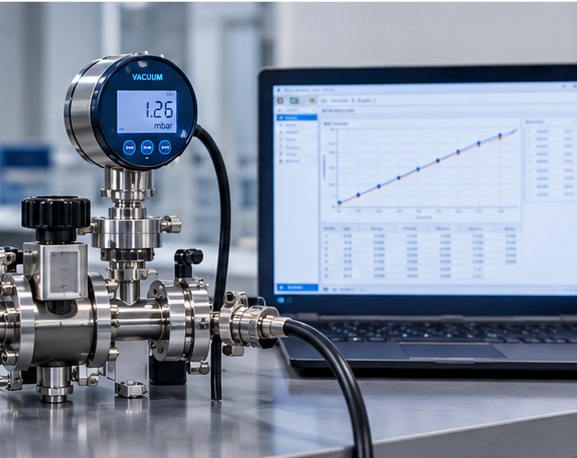

مراحل کالیبراسیون سنسور وکیوم
مرحله اول: آماده‌سازی تجهیزات
در یک کالیبراسیون اصولی، بسته به نوع سنسور و محدوده اندازه‌گیری، تجهیزات زیر می‌توانند مورد نیاز باشند:
- سنسور یا گیج وکیوم تحت آزمون
- گیج مرجع کالیبره و قابل ردیابی
- کنترلر مناسب سنسور
- محفظه یا سیستم کالیبراسیون
- پمپ وکیوم مناسب محدوده مورد نظر
- سیستم ورود و کنترل گاز
- شیرها و اتصالات خلاء
- تجهیزات ثبت داده و تحلیل نتایج
مرحله دوم: بررسی نقطه صفر
در صورت امکان و مطابق دستورالعمل سازنده، وضعیت صفر سنسور در فشار مناسب بررسی می‌شود. صفر نادرست می‌تواند یک خطای ثابت یا Offset در تمام محدوده اندازه‌گیری ایجاد کند.
مرحله سوم: ایجاد فشار مرجع
با استفاده از سیستم پمپاژ و ورود کنترل‌شده گاز، فشار مشخصی در محفظه ایجاد می‌شود. پس از رسیدن سیستم به فشار هدف، باید زمان کافی برای پایدار شدن فشار در نظر گرفته شود.
مرحله چهارم: ثبت چند نقطه اندازه‌گیری
کالیبراسیون نباید فقط در یک نقطه انجام شود. بهتر است چند نقطه در محدوده کاری سنسور انتخاب شود تا رفتار سنسور در محدوده مورد استفاده مشخص شود.
خطای اندازه‌گیری سنسور وکیوم چیست؟
خطای اندازه‌گیری را می‌توان به‌صورت اختلاف بین مقدار نمایش‌داده‌شده توسط سنسور و مقدار فشار مرجع در نظر گرفت.
اما در کاربردهای دقیق، تنها یک اختلاف عددی کافی نیست و باید منابع مختلف عدم‌قطعیت نیز بررسی شوند.
مهم‌ترین عوامل ایجاد خطا
- خطای صفر
- تغییرات دما
- نوع گاز
- نشتی سیستم
- آلودگی سنسور
- نصب نامناسب
- تنظیمات کنترلر
تکرارپذیری سنسور وکیوم چیست؟
تکرارپذیری (Repeatability) نشان می‌دهد که اگر اندازه‌گیری در شرایط یکسان چند بار تکرار شود، نتایج تا چه اندازه به یکدیگر نزدیک هستند.
برای مثال، اگر در یک فشار ثابت چند بار مقدار فشار توسط سنسور ثبت شود و اعداد به یکدیگر نزدیک باشند، تکرارپذیری سنسور در آن شرایط مناسب‌تر است.
چگونه تکرارپذیری سنسور وکیوم را بررسی کنیم؟
- سیستم را به فشار هدف برسانید.
- اجازه دهید فشار پایدار شود.
- مقدار نمایش‌داده‌شده توسط گیج مرجع را ثبت کنید.
- مقدار نمایش‌داده‌شده توسط سنسور تحت آزمون را ثبت کنید.
- اندازه‌گیری را چند بار تکرار کنید.
- میانگین و پراکندگی داده‌ها را بررسی کنید.
- در صورت نیاز، همین آزمایش را در چند فشار مختلف تکرار کنید.
کالیبراسیون سنسور وکیوم در چه فواصل زمانی انجام شود؟
یک بازه زمانی ثابت و عمومی که برای تمام سنسورهای وکیوم مناسب باشد وجود ندارد. دوره کالیبراسیون باید بر اساس نوع سنسور، دقت مورد نیاز فرآیند، میزان استفاده، شرایط محیطی، سابقه نتایج کالیبراسیون و الزامات سیستم کیفیت تعیین شود.
تفاوت کالیبراسیون با تنظیم سنسور وکیوم
یکی از اشتباهات رایج، یکسان دانستن کالیبراسیون و تنظیم یا Adjustment است.
در کالیبراسیون، عملکرد سنسور با یک مرجع مشخص مقایسه می‌شود و میزان خطا یا ضریب اصلاح آن تعیین می‌شود. در مقابل، Adjustment به معنای تغییر تنظیمات یا رفتار دستگاه برای نزدیک کردن خروجی آن به مقدار مورد نظر است.
چک‌لیست فنی نصب و کالیبراسیون سنسور وکیوم
- بررسی مدل و محدوده اندازه‌گیری سنسور
- بررسی نوع گاز مورد استفاده
- بررسی محل و جهت نصب
- بررسی سلامت فلنج، رزوه و آب‌بندی
- تست نشتی سیستم
- بررسی کابل و اتصالات الکتریکی
- بررسی تنظیمات کنترلر
- بررسی واحد فشار
- بررسی نقطه صفر در شرایط مناسب
- استفاده از گیج مرجع معتبر
- ایجاد چند نقطه فشار
- ثبت چند قرائت در هر نقطه
- محاسبه خطا
- بررسی تکرارپذیری
- ثبت نتایج کالیبراسیون
برای انتخاب و بررسی سنسور وکیوم به مشاوره نیاز دارید؟
انتخاب سنسور مناسب به محدوده فشار، نوع فرآیند، نوع گاز، دقت مورد نیاز و نحوه استفاده از سیستم بستگی دارد. برای بررسی تجهیزات اندازه‌گیری وکیوم و دریافت مشاوره فنی با وکشاپ در ارتباط باشید.
