اتصالات وکیوم

خرطومی و شیلنگ‌های فلکسیبل وکیوم

مجموعه‌ای از خرطومی‌های فلزی و شیلنگ‌های فلکسیبل وکیوم در استانداردهای KF و ISO، مناسب برای ایجاد اتصال انعطاف‌پذیر در خطوط خلأ، جبران ناهم‌راستایی و کاهش انتقال لرزش میان تجهیزات و اجزای سیستم. انتخاب مدل بر اساس استاندارد اتصال، سایز، طول آزاد و مشخصات فنی مورد نیاز انجام می‌شود.

انواع خرطومی و فلکسیبل وکیوم

خرطومی وکیوم و شیلنگ‌های فلکسیبل یکی از اجزای کاربردی در بسیاری از سیستم‌های خلأ هستند. این قطعات برای ایجاد اتصال انعطاف‌پذیر بین تجهیزات، جبران حرکت یا ناهم‌راستایی اجزای سیستم و در برخی کاربردها برای کاهش انتقال لرزش مورد استفاده قرار می‌گیرند. در این مجموعه، محصولات در دو گروه اصلی KF و ISO ارائه شده‌اند و بسته به مدل، از استنلس استیل 304L یا 316L ساخته می‌شوند. تفاوت در استاندارد اتصال، سایز، طول آزاد و مشخصات ساختاری، امکان انتخاب مدل مناسب برای سیستم‌های مختلف خلأ را فراهم می‌کند.

KF

اتصالات KF

مناسب برای سیستم‌های خلأ مجهز به اتصالات KF. مدل‌های این مجموعه در سایزهای KF16، KF25، KF40 و KF50 ارائه شده‌اند.

ISO

اتصالات ISO

مناسب برای خطوط و تجهیزات خلأ دارای استاندارد ISO. مدل‌های موجود شامل ISO63، ISO80، ISO100 و ISO160 هستند.

SS

ساختار استنلس استیل

مدل‌های ارائه‌شده بر اساس کاتالوگ در گریدهای 304L و 316L عرضه می‌شوند و برای کاربردهای مختلف سیستم‌های خلأ قابل انتخاب هستند.

Bellows چیست؟

Bellows یا خرطومی فلزی، ساختاری انعطاف‌پذیر دارد که امکان حرکت و انعطاف در مسیر اتصال را فراهم می‌کند. این نوع خرطومی برای جبران تغییر موقعیت، حرکت مکانیکی و ایجاد اتصال انعطاف‌پذیر در سیستم‌های خلأ کاربرد دارد.

Flexible Hose چیست؟

Flexible Hose یا شیلنگ فلکسیبل وکیوم برای ایجاد مسیر انعطاف‌پذیر بین دو نقطه از سیستم خلأ استفاده می‌شود. طول و سایز اتصال از عوامل مهم در انتخاب مدل مناسب هستند.

مدل‌های خرطومی و شیلنگ فلکسیبل

چهار گروه اصلی محصولات این مجموعه بر اساس استاندارد اتصال و نوع ساختار در ادامه معرفی شده‌اند. مشخصات فنی و مدل‌های قابل ارائه در کاتالوگ محصولات نیز قابل مشاهده است.

KF

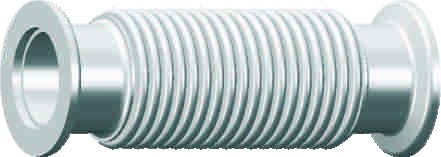

خرطومی فلزی وکیوم KF Bellows

KF Bellows

خرطومی فلزی وکیوم با اتصال KF برای ایجاد اتصال انعطاف‌پذیر در خطوط و تجهیزات خلأ. این مدل‌ها در سایزهای مختلف KF و طول‌های آزاد متنوع ارائه می‌شوند.

متریال 304L / 316L
ضخامت دیواره 0.15 mm
سایز KF16 تا KF50
طول آزاد 100 تا 1000 mm
ISO
خرطومی فلزی وکیوم ISO Bellows

ISO Bellows

خرطومی فلزی وکیوم با استاندارد ISO برای ایجاد اتصال انعطاف‌پذیر در خطوط خلأ و تجهیزات دارای اتصالات ISO.

متریال 304L / 316L
ضخامت دیواره 0.20 mm
سایز ISO63 تا ISO160
طول آزاد 100 تا 1000 mm
KF
شیلنگ فلکسیبل وکیوم kf-Flexible-Hoses Flexible Hoses

KF Flexible Hoses

شیلنگ فلکسیبل وکیوم با استاندارد KF برای ایجاد مسیر انعطاف‌پذیر بین اجزای سیستم خلأ. مدل‌های مختلف بر اساس سایز اتصال و طول آزاد قابل انتخاب هستند.

متریال 304L / 316L
ضخامت دیواره 0.15 mm
سایز KF16 تا KF50
طول آزاد 250 تا 1000 mm
ISO

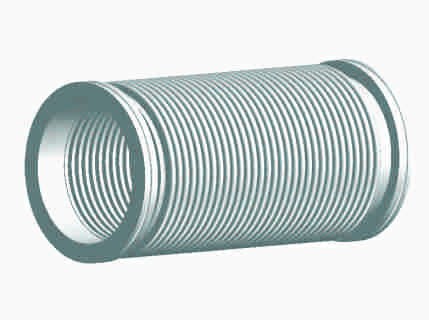

شیلنگ فلکسیبل وکیوم ISO Flexible Hoses

ISO Flexible Hoses

شیلنگ فلکسیبل وکیوم با استاندارد ISO برای ایجاد اتصال انعطاف‌پذیر در خطوط و تجهیزات خلأ با سایزهای مختلف اتصال.

متریال 304L / 316L
ضخامت دیواره 0.20 mm
سایز ISO63 تا ISO160
طول آزاد 250 تا 1000 mm
نکته: طول، سایز اتصال، استاندارد و سایر مشخصات هر مدل باید متناسب با نیاز سیستم خلأ انتخاب شود. طول‌های سفارشی نیز طبق کاتالوگ و در صورت درخواست قابل بررسی هستند.
PDF

کاتالوگ خرطومی و شیلنگ‌های فلکسیبل وکیوم

برای مشاهده مدل‌ها، سایزها، طول‌های قابل ارائه و اطلاعات فنی محصولات، خرطومی و فلکسیبل وکیوم وکشاپ را مشاهده کنید.

کاتالوگ محصولات PDF ۲ صفحه KF و ISO
مشاهده / دانلود کاتالوگ

انتخاب نوع مناسب

انتخاب بین KF و ISO ابتدا به نوع اتصال موجود در سیستم خلأ بستگی دارد. پس از آن، سایز اتصال، نوع محصول و طول مورد نیاز بررسی می‌شود.

KF Bellows / Flexible Hoses

برای سیستم‌هایی که از اتصالات استاندارد KF استفاده می‌کنند. مدل‌های این مجموعه در سایزهای KF16، KF25، KF40 و KF50 ارائه شده‌اند. در این گروه، Bellows با طول آزاد 100 تا 1000 میلی‌متر و Flexible Hoses با طول‌های 250 تا 1000 میلی‌متر در کاتالوگ درج شده‌اند.

ISO Bellows / Flexible Hoses

برای سیستم‌های خلأ با اتصالات استاندارد ISO. مدل‌های موجود شامل ISO63، ISO80، ISO100 و ISO160 هستند. Bellows در طول‌های 100 تا 1000 میلی‌متر و Flexible Hoses در طول‌های 250 تا 1000 میلی‌متر ارائه شده‌اند.

هنگام انتخاب خرطومی وکیوم به چه مواردی توجه کنیم؟

۱

استاندارد اتصال

ابتدا مشخص کنید سیستم شما از اتصال KF استفاده می‌کند یا ISO.

۲

سایز اتصال

سایز خرطومی باید با سایز فلنج‌ها و اتصالات موجود در سیستم مطابقت داشته باشد.

۳

طول مورد نیاز

طول آزاد قطعه را متناسب با فاصله و شرایط نصب در سیستم انتخاب کنید.

۴

جنس و مشخصات فنی

متریال و ضخامت دیواره را متناسب با شرایط کاری و نیاز سیستم بررسی کنید.

برای انتخاب مدل مناسب نیاز به راهنمایی دارید؟

اگر سایز اتصال، طول مورد نیاز یا استاندارد سیستم خلأ خود را نمی‌دانید، مشخصات تجهیز خود را با کارشناسان وکشاپ مطرح کنید تا مدل مناسب بررسی شود.

تماس با وکشاپ
