سنسور پیرانی وکیوم؛ اندازهگیری دقیق فشار در سیستمهای خلاء
سنسورهای
پیرانی وکیوم
یکی از پرکاربردترین تجهیزات اندازهگیری فشار در سیستمهای خلاء
هستند. این سنسورها با استفاده از اصل هدایت حرارتی گاز،
تغییرات فشار را اندازهگیری میکنند و در تجهیزات صنعتی،
آزمایشگاهی و فرآیندی کاربرد دارند.
سنسور پیرانی وکیوم چیست؟
سنسور پیرانی یا Pirani Gauge یکی از روشهای متداول برای
اندازهگیری فشار در سیستمهای خلاء است. اساس عملکرد این
سنسورها بر رابطه میان فشار گاز و انتقال حرارت استوار است.
در ساختار سنسور، یک المنت گرمشونده در معرض گاز داخل سیستم
قرار دارد. با تغییر فشار، میزان انتقال حرارت از المنت نیز
تغییر میکند. مدار اندازهگیری این تغییر را بررسی کرده و
مقدار فشار را به صورت سیگنال خروجی در اختیار سیستم کنترل
یا نمایشگر قرار میدهد.
از آنجا که انتقال حرارت به ویژگیهای گاز وابسته است،
نوع گاز یا ترکیب گازهای موجود در سیستم میتواند بر نتیجه
اندازهگیری سنسور پیرانی تأثیر بگذارد.
مزایای سنسور پیرانی وکیوم
مهمترین ویژگیهای سنسورهای پیرانی در کاربردهای خلاء
محدوده اندازهگیری مناسب
مناسب برای پایش فشار در محدودههای مختلف خلاء
پاسخدهی مناسب
مناسب برای پایش تغییرات فشار در سیستمهای خلاء
فناوری رایج و کاربردی
مورد استفاده در بسیاری از تجهیزات اندازهگیری و کنترل خلاء
تنوع مدل و اتصال
ارائه در مدلها و پیکربندیهای متنوع توسط سازندگان مختلف
مشخصات فنی عمومی سنسورهای پیرانی
مشخصات دقیق هر سنسور بر اساس مدل و سازنده متفاوت است
| ویژگی |
مشخصات عمومی |
| نوع سنسور |
Pirani Gauge
|
| اصل اندازهگیری |
هدایت حرارتی گاز
|
| وابستگی به نوع گاز |
دارد
|
| محدوده اندازهگیری |
بسته به مدل و سازنده
|
| دقت اندازهگیری |
بسته به مدل، محدوده فشار و نوع گاز
|
| سیگنال خروجی |
بسته به مدل؛ آنالوگ و در برخی مدلها دیجیتال
|
| نوع اتصال خلاء |
بسته به مدل؛ از جمله KF و CF
|
| اتصال الکتریکی |
بسته به مدل و سازنده
|
| منبع تغذیه |
بسته به مدل؛ بسیاری از مدلها با 24 VDC کار میکنند
|
| کاربرد |
اندازهگیری و پایش فشار در سیستمهای خلاء
|
برخی برندهای سنسور پیرانی قابل تهیه
تأمین سنسورهای پیرانی از برندهای معتبر متناسب با نیاز سیستم
Pfeiffer Vacuum
Pfeiffer Vacuum
برخی مدلهای پرکاربرد سنسور پیرانی
نمونههایی از مدلهای شناختهشده از برندهای معتبر
توجه:
مدلهای زیر تنها نمونههایی از سنسورهای پیرانی پرکاربرد هستند
و به معنی محدود بودن گزینههای قابل تأمین به این مدلها نیستند.
انتخاب مدل مناسب بر اساس محدوده فشار، نوع گاز، دقت موردنیاز،
نوع اتصال و شرایط کاری سیستم انجام میشود.

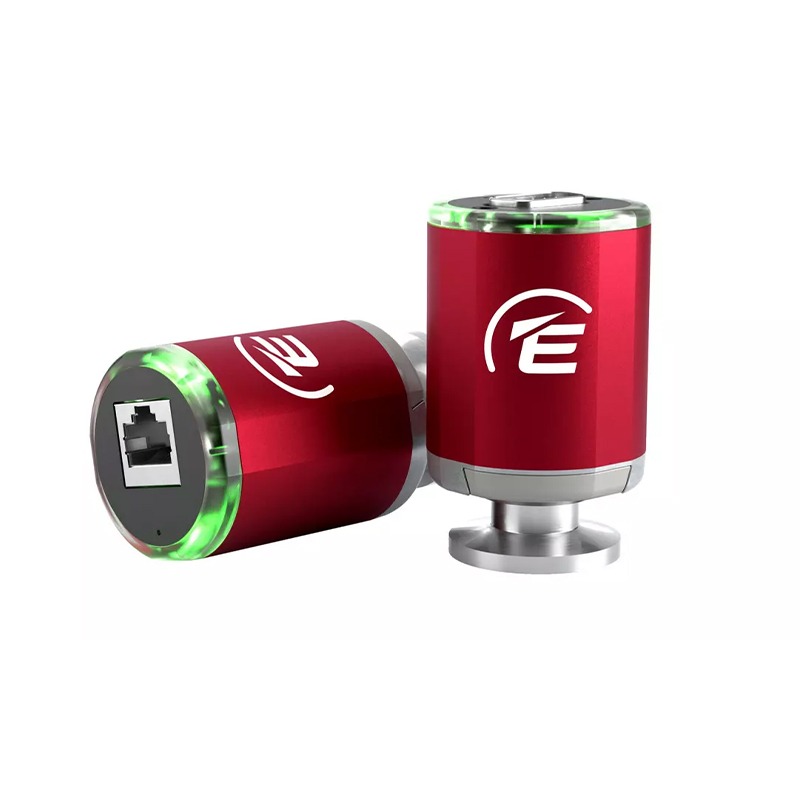

Edwards Vacuum
APG200-XLC
سنسور پیرانی Edwards برای اندازهگیری فشار در سیستمهای
خلاء، با خروجی آنالوگ و پیکربندیهای مختلف اتصال.
| نوع |
Pirani |
| محدوده اندازهگیری |
ATM تا 1×10⁻⁴ mbar |
| دقت |
100 تا 10 mbar: ±50%
10 تا 1×10⁻³ mbar: ±15%
1×10⁻³ تا 1×10⁻⁴ mbar: ±50%
|
| منبع تغذیه |
24 VDC |
| سیگنال خروجی |
0–10 VDC، Logarithmic |
| اتصال الکتریکی |
RJ45 (FCC 68) |
| اتصال خلاء |
KF16 / KF25 / CF16 |

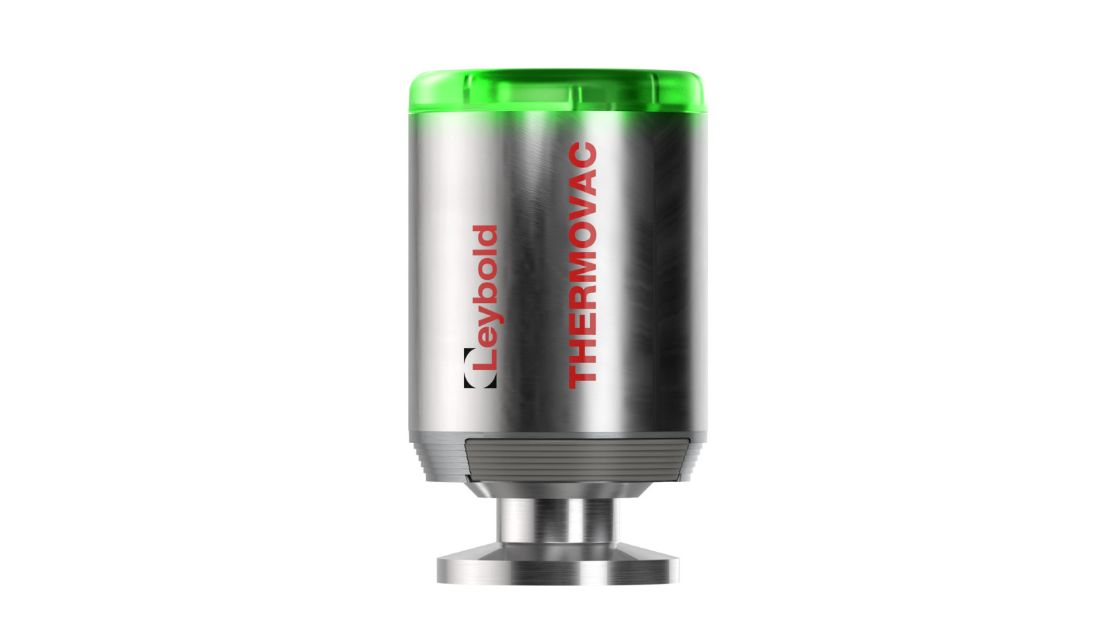

Leybold / THERMOVAC
TTR 91 RN
سنسور پیرانی از خانواده THERMOVAC برای اندازهگیری
فشار در سیستمهای خلاء و کاربردهای صنعتی.
| نوع |
Pirani |
| محدوده اندازهگیری |
ATM تا 5×10⁻⁴ mbar |
| دقت |
±15% در محدوده 100 تا 1×10⁻³ mbar
|
| منبع تغذیه |
24 VDC |
| سیگنال خروجی |
0–10 VDC، Logarithmic |
| Serial Interface |
— |
| اتصال الکتریکی |
RJ45 (FCC 68) / 9 Pin D-sub |
| اتصال خلاء |
KF16 / KF25 / CF16 |

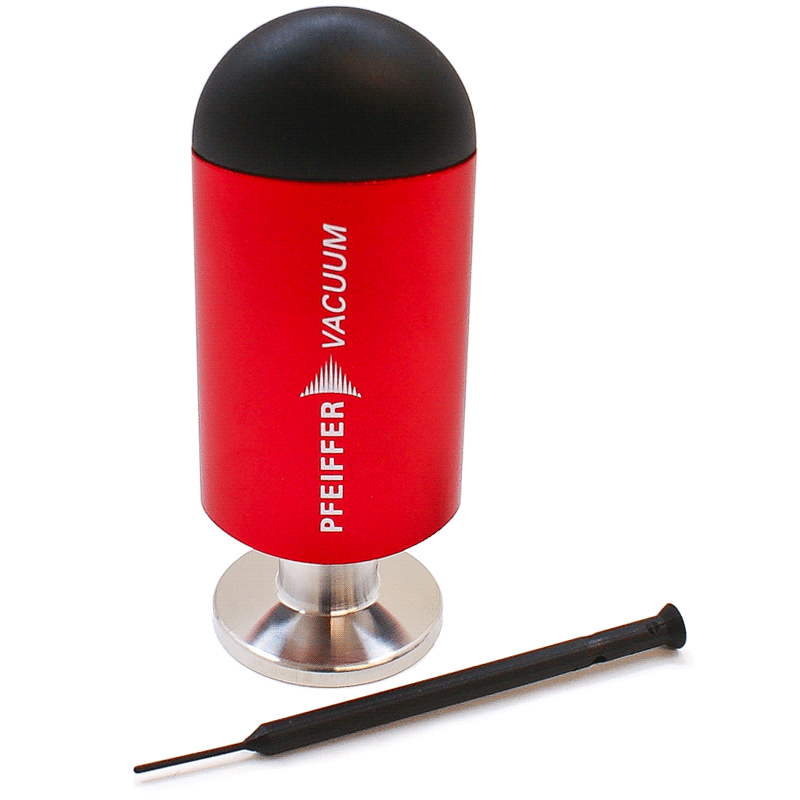

Pfeiffer Vacuum
TPR 280 / 281
سنسور پیرانی Pfeiffer برای اندازهگیری فشار در محدوده
خلاء بالا و استفاده در سیستمهای اندازهگیری و کنترل خلاء.
| نوع |
Pirani |
| محدوده اندازهگیری |
1×10⁻² تا 1×10⁻⁹ mbar |
| دقت |
100 تا 1×10⁻³ mbar: ±15%
سایر محدودهها: ±50%
|
| منبع تغذیه |
24 VDC |
| سیگنال خروجی |
0–10 VDC، Logarithmic |
| Serial Interface |
— |
| اتصال الکتریکی |
Hirschmann GO 6 WF |
| اتصال خلاء |
KF16 / CF16 |
INFICON
PSG 500 / 550
سنسور پیرانی INFICON برای پایش فشار در سیستمهای خلاء،
با خروجی آنالوگ و اتصالات متداول خلاء.
| نوع |
Pirani |
| محدوده اندازهگیری |
ATM تا 5×10⁻⁴ mbar |
| دقت |
±15% در محدوده 100 تا 1×10⁻³ mbar
|
| منبع تغذیه |
24 VDC |
| سیگنال خروجی |
0–10 VDC، Logarithmic |
| Serial Interface |
— |
| اتصال الکتریکی |
RJ45 (FCC 68) |
| اتصال خلاء |
KF16 / CF16 |
توجه:
مدلهای معرفیشده در این بخش نمونههایی از سنسورهای پیرانی
پرکاربرد هستند. وکشاپ امکان بررسی و تأمین مدلهای مختلف
سنسور پیرانی از برندهای معتبر را بر اساس مشخصات فنی و نیاز
سیستم شما دارد.
تفاوت سنسور پیرانی و سنسور خازنی چیست؟
تفاوت این دو فناوری در روش اندازهگیری و ویژگیهای عملکردی آنهاست.
| ویژگی |
سنسور پیرانی |
سنسور خازنی |
| اصل اندازهگیری |
هدایت حرارتی گاز
|
تغییر ظرفیت الکتریکی دیافراگم
|
| وابستگی به نوع گاز |
دارد
|
بسیار کم / مستقل از نوع گاز
|
| روش اندازهگیری |
غیرمستقیم
|
اندازهگیری مستقیم فشار
|
| تأثیر تغییر نوع گاز |
قابل توجه
|
بسیار کم
|
| دقت اندازهگیری |
وابسته به نوع گاز و محدوده کاری
|
معمولاً بالاتر
|
| کاربرد |
پایش و اندازهگیری فشار خلاء
|
اندازهگیری دقیق فشار
|
| انتخاب سنسور |
مناسب برای بسیاری از کاربردهای عمومی خلاء
|
مناسب برای فرآیندهای دقیق و حساس
|
برای انتخاب سنسور پیرانی مناسب سیستم خلاء خود نیاز به مشاوره دارید؟
محدوده فشار، نوع گاز، دقت موردنیاز، نوع اتصال، سیگنال خروجی
و شرایط کاری از مهمترین عوامل در انتخاب سنسور پیرانی هستند.
برای بررسی گزینه مناسب، مشخصات سیستم خود را با کارشناسان
وکشاپ در میان بگذارید.
