در سیستمهای خلأ بالا، تغییر مسیر فقط به معنای چرخاندن لوله نیست؛ محل قرارگیری فلنجها، فضای نصب و نحوه قرار گرفتن اتصال در کنار سایر تجهیزات هم اهمیت دارد. یک زانویی مناسب میتواند مسیر را بدون خمکاری لوله تغییر دهد و در عین حال، چیدمان خط خلاء را مرتب و قابلاعتماد نگه دارد.

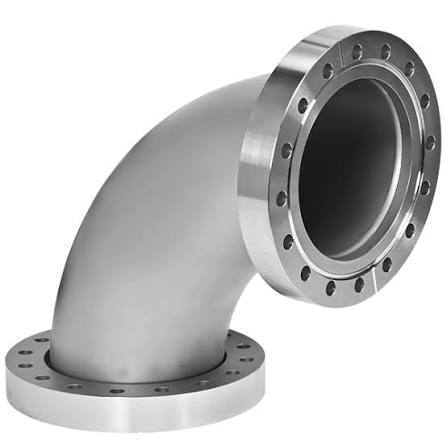

در یک خط خلاء، مسیر همیشه مستقیم پیش نمیرود. گاهی محفظه، پمپ یا سایر تجهیزات در موقعیتی قرار میگیرند که لازم است مسیر لولهکشی 90 درجه تغییر کند. زانویی 90 درجه CF برای همین تغییر مسیر ساخته شده است. این اتصال دو فلنج CF را با زاویه 90 درجه به یکدیگر مرتبط میکند و بهجای خمکردن لوله یا ساخت یک مسیر سفارشی، یک اتصال آماده و استاندارد در اختیار سیستم قرار میدهد. در مدل ارائهشده در کاتالوگ، فلنجها Rotatable هستند؛ بنابراین هنگام نصب امکان تنظیم موقعیت اتصال نسبت به سوراخهای فلنج مقابل وجود دارد.
برای مشاهده ابعاد، کد سفارش و مشخصات کامل این محصول، جدول رسمی وکشاپ را مشاهده کنید.
| مشخصه | اطلاعات |
|---|---|
| نوع اتصال | 90° Elbow |
| زاویه | 90 درجه |
| نوع فلنج | CF |
| وضعیت فلنج | Rotatable |
| متریال | 304، 304L، 316L، 316LN ESR |
| Tube Finish | Bead Blasted، Tumbled، OD Polished |
| سایزها | CF1.33″ تا CF6.00″ |
| واحد ابعاد | میلیمتر |
وقتی چند قطعه CF پشت سر هم نصب میشوند، همیشه سوراخهای پیچ در همان جهتی که لازم است قرار نمیگیرند. قابلیت چرخش فلنج باعث میشود بتوان موقعیت سوراخها را قبل از نهاییکردن اتصال تنظیم کرد.

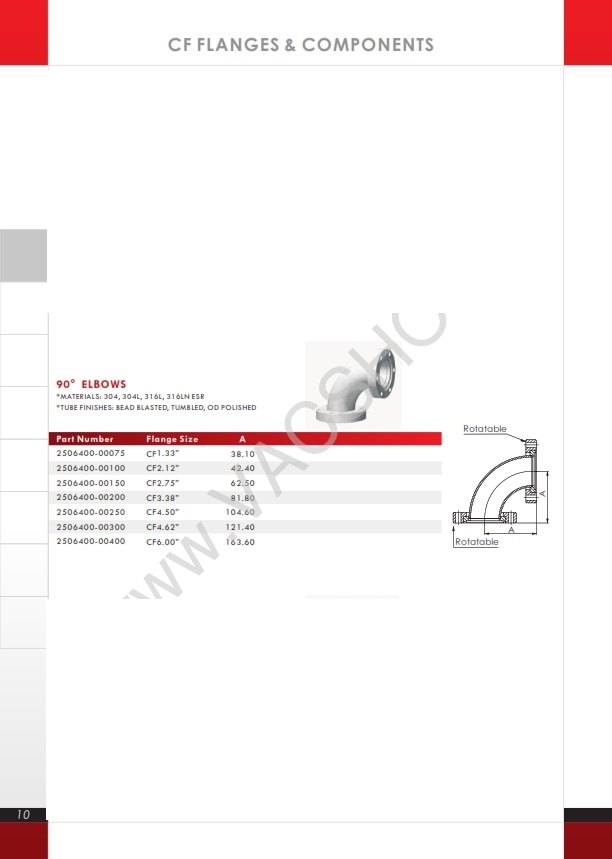

در شکل فنی کاتالوگ نیز هر دو طرف زانویی بهصورت Rotatable نمایش داده شدهاند
زمان انتخاب زانویی برای خط وکیوم خود،این دو را نباید یکی در نظر بگیریم.
90° Elbow دارای انحنای پیوسته است، در حالی که 90° Mitered Elbow با ساختار چندبخشی و هندسه متفاوت طراحی شده است.
اگر برای انتخاب زانویی CF، سایز فلنج یا جهت قرارگیری اتصال مطمئن نیستید، مشخصات سیستم یا عکس محل نصب را برای ما بفرستید. ما کمک میکنیم گزینهای را انتخاب کنید که با فلنجها و فضای نصب شما هماهنگ باشد.
سایز موردنیازتان را بفرستید؛ انتخاب زانویی CF را با هم دقیق میکنیم.
