گاهی مسئله در یک خط خلاء، ایجاد اتصال نیست؛ پیدا کردن مسیر مناسب برای عبور لوله است. وقتی تجهیزات در یک راستا قرار ندارند یا فضای نصب اجازه اجرای مسیر مستقیم را نمیدهد، یک تغییر جهت 90 درجه میتواند مسیر را مرتبتر، کوتاهتر و کاربردیتر کند. زانویی KF دقیقاً برای همین نقاط از سیستم طراحی شده است.
در سیستمهای خلاء، همیشه امکان اجرای مسیر لولهکشی بهصورت مستقیم وجود ندارد. وقتی لازم است مسیر در زاویه 90 درجه تغییر جهت دهد، زانویی KF یکی از سادهترین و کاربردیترین اتصالات برای این کار است.

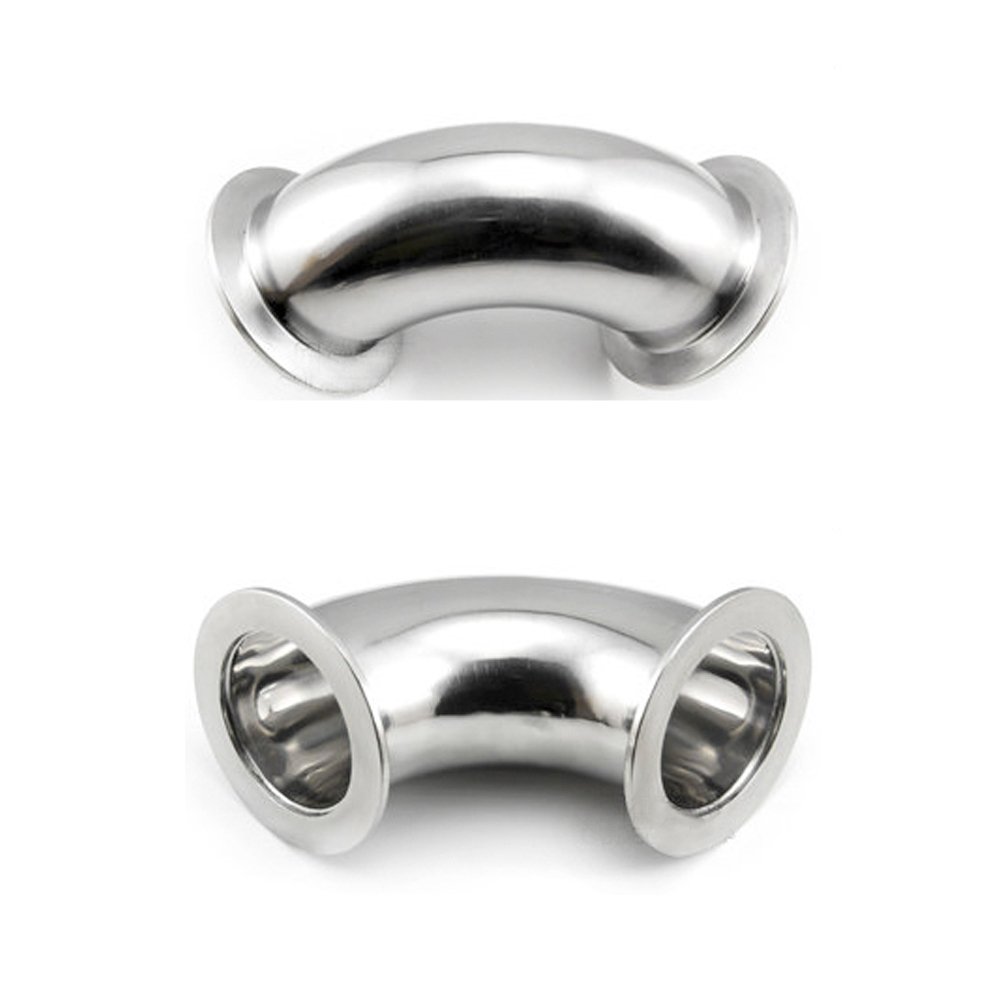

KF 90° Elbow دو اتصال KF را در یک مسیر 90 درجه به هم متصل میکند و امکان تغییر جهت خط خلاء را بدون نیاز به خمکاری لوله فراهم میسازد. طراحی این اتصال برای سیستمهای ماژولار KF باعث میشود بتوان آن را در کنار سایر اجزای KF مثل فلنج، کلمپ، سنترینگ رینگ، شیر و لوله استفاده کرد.
زانویی KF معمولاً زمانی انتخاب میشود که مسیر خلاء نیاز به تغییر جهت داشته باشد، برای مثال:
یکی از مزیتهای مهم اتصالات KF این است که ساختار آنها ماژولار است و میتوان اجزای مختلف را برای ایجاد مسیر مورد نیاز در کنار یکدیگر قرار داد.
برای مشاهده ابعاد، کد سفارش و مشخصات کامل این محصول، جدول رسمی وکشاپ را مشاهده کنید.
| مشخصه | اطلاعات |
|---|---|
| نوع | KF 90° Elbow |
| زاویه | 90 درجه |
| سیستم | KF |
| سایزها | KF16، KF25، KF40، KF50 |
| متریال | 304، 304L، 316L |
| واحد ابعاد | میلیمتر |
| کاربرد | تغییر جهت مسیر خلاء |
انتخاب سایز زانویی باید بر اساس سایز دو اتصال متصلشونده انجام شود. برای مثال، اگر مسیر شما با استاندارد KF40 اجرا شده باشد، زانویی KF40 انتخاب میشود.
در این سری، سایزهای KF16، KF25، KF40 و KF50 ارائه شدهاند.
هر دو گروه فولاد زنگنزن برای ساخت اتصالات خلاء استفاده میشوند، اما انتخاب بین 304، 304L و 316L باید بر اساس شرایط فرآیند، محیط کاری و الزامات سیستم انجام شود. در این سری، هر سه متریال در مشخصات محصول ذکر شدهاند.
اگر برای عبور خط خلاء با محدودیت فضا یا تغییر مسیر روبهرو هستید، مشخصات اتصال موردنیازتان را برای ما بفرستید.
کمکتان میکنیم سایز مناسب زانویی KF را انتخاب کنید و قبل از خرید، از هماهنگی آن با اتصالات سیستم مطمئن شوید.
برای انتخاب زانویی مناسب و استعلام قیمت، با ما در تماس باشید.
