وقتی یک خط خلاء باید به چند مسیر مختلف تقسیم شود، کیفیت و چیدمان اتصال‌ها اهمیت بیشتری پیدا میکند. یک انشعاب درست می‌تواند چند تجهیز را در یک نقطه به هم متصل کند، بدون اینکه مسیر لولهکشی با مجموعه‌ای از اتصالات پراکنده و پیچیده شلوغ شود. اتصالات چندراهی KF برای همین موقعیت‌ها، یک راهکار ساده و تمیز در طراحی سیستم خلاء هستند.
در بسیاری از سیستم‌های خلاء، یک مسیر اصلی کافی نیست و لازم است چند خط، شیر، سنسور یا تجهیز به یک نقطه مشترک متصل شوند. در این شرایط، اتصالات چندراهی KF به‌جای استفاده از چند اتصال مجزا، امکان ایجاد یک نقطه انشعاب منظم و یکپارچه را فراهم می‌کنند.
در این صفحه دو مدل اصلی را قرار می‌دهیم:
هر دو مدل برای ساخت مسیرهای چندشاخه در سیستم‌های خلاء طراحی شده‌اند و در سایزهای مختلف KF در دسترس هستند.
KF Equal Tee برای ایجاد یک انشعاب سهطرفه در مسیر خلاء استفاده میشود. در مدل Equal، سه دهانه اتصال از یک سایز اسمی برخوردارند؛ بنابراین برای ساخت یک مسیر سه‌شاخه با سایز یکسان، انتخاب مناسبی است.

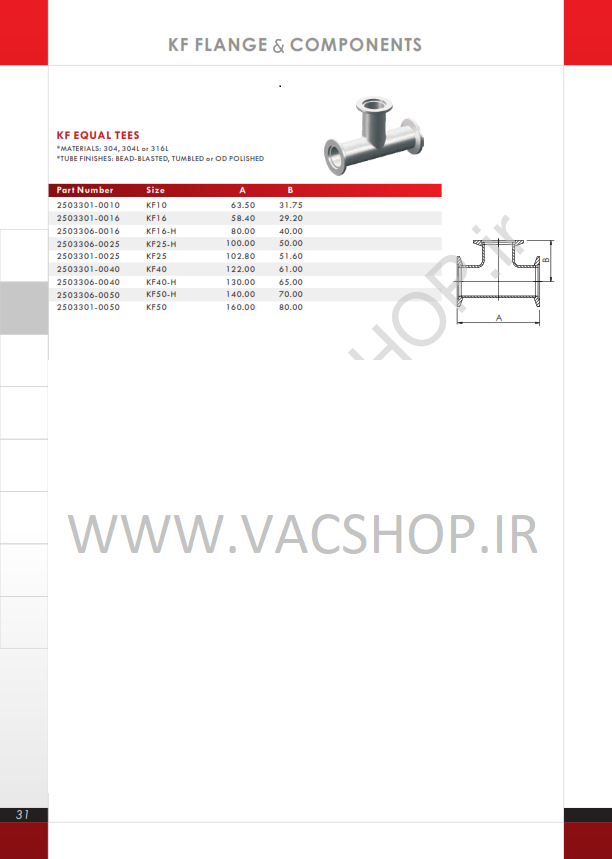

برای مشاهده ابعاد، کد سفارش و مشخصات کامل این محصول، جدول رسمی وکشاپ را مشاهده کنید.
| مشخصه | اطلاعات |
|---|---|
| نوع | Equal Tee |
| تعداد دهانه | 3 |
| سایزها | KF10، KF16، KF16-H، KF25، KF25-H، KF40، KF40-H، KF50، KF50-H |
| متریال | 304، 304L، 316L |
| Tube Finish | Bead-Blasted، Tumbled، OD Polished |
| کاربرد | ایجاد انشعاب سهطرفه در مسیر خلاء |
وقتی در یک نقطه از سیستم نیاز به چهار مسیر مجزا وجود داشته باشد، KF 4-Way Cross انتخاب مناسب‌تری نسبت به سهراهی است. این اتصال چهار دهانه KF را در یک نقطه به هم مرتبط میکند و برای ساخت مسیرهای چندشاخه و فشرده در سیستم‌های خلاء کاربرد دارد.

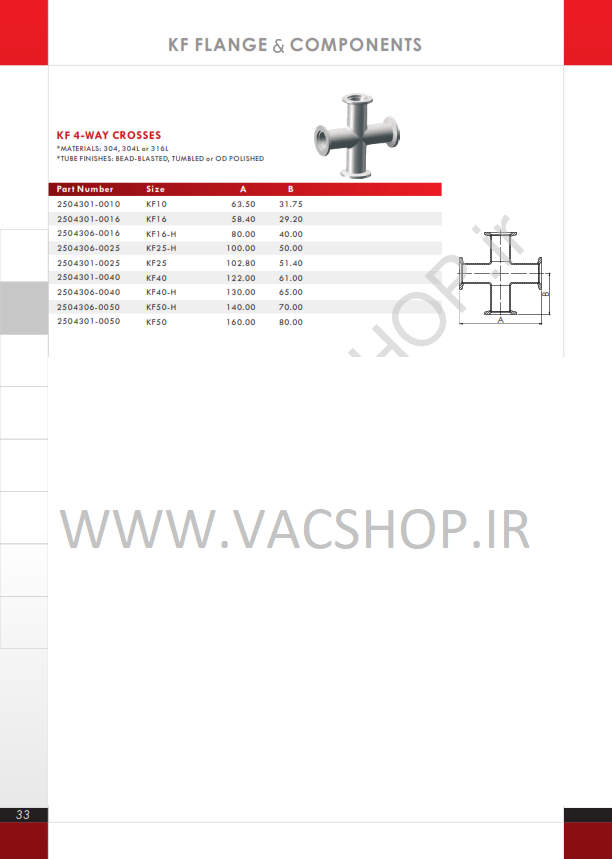

برای مشاهده ابعاد، کد سفارش و مشخصات کامل این محصول، جدول رسمی وکشاپ را مشاهده کنید.
| مشخصه | اطلاعات |
| نوع | 4-Way Cross |
| تعداد دهانه | 4 |
| سایزها | KF10، KF16، KF16-H، KF25، KF25-H، KF40، KF40-H، KF50، KF50-H |
| متریال | 304، 304L، 316L |
| Tube Finish | Bead-Blasted، Tumbled، OD Polished |
| کاربرد | ایجاد چهار مسیر متصل به یک نقطه |
انتخاب بین این دو کاملاً به تعداد مسیرهایی که باید از یک نقطه منشعب شوند بستگی دارد.
سهراهی KF زمانی مناسب است که یک مسیر اصلی به دو مسیر دیگر تقسیم شود یا سه خط در یک نقطه به هم برسند.
چهارراهی KF زمانی انتخاب میشود که چهار مسیر باید در یک نقطه به یکدیگر متصل شوند؛ برای مثال در طراحی‌های چندشاخه یا زمانی که چند ورودی و خروجی در یک ناحیه متمرکز هستند.
اگر تعداد انشعاب‌ها بیشتر از سه یا چهار مسیر باشد، بهتر است به‌جای انتخاب یک اتصال نامتناسب، ساختار کلی مسیر و امکان استفاده از چند اتصال KF در کنار یکدیگر بررسی شود.
سهراهی و چهارراهی‌های KF برای شرایط کاری مختلف، با استیل‌های 304، 304L و 316L قابل انتخاب هستند. تفاوت این متریال‌ها بیشتر زمانی اهمیت پیدا میکند که تمیزی سیستم، شرایط محیطی یا نوع فرآیند برای شما مهم باشد.
از نظر پرداخت سطح نیز می‌توان بسته به نیاز سیستم، گزینه‌های Bead-Blasted، Tumbled و OD Polished را انتخاب کرد. فینیش سطح فقط یک ویژگی ظاهری نیست؛ در سیستم‌های خلاء، میزان تمیزی و وضعیت سطح داخلی و خارجی قطعه می‌تواند در انتخاب اتصال مناسب نقش داشته باشد.
اگر بین متریال یا فینیش‌های مختلف مردد هستید، کافی است شرایط کاری سیستم و کاربردتان را با ما در میان بگذارید تا گزینه مناسب‌تری انتخاب کنید.
اگر برای اتصال چند خط، سنسور یا تجهیز به یک نقطه مشترک نیاز دارید، مشخصات سیستم یا سایز اتصالاتتان را برای ما بفرستید. کمکتان می‌کنیم بین سهراهی و چهارراهی KF و سایزهای مختلف، گزینه مناسب را انتخاب کنید.
برای انتخاب اتصال چندراهی مناسب و استعلام قیمت، با ما در تماس باشید.
