سنسور وکیوم یا گیج خلأ ابزاری تخصصی است که برای اندازهگیری، مانیتورینگ و کنترل فشار در شرایط خلأ مورد استفاده قرار میگیرد. در بسیاری از صنایع و آزمایشگاهها، دانستن میزان دقیق فشار خلأ اهمیت حیاتی دارد؛ چرا که حتی تغییرات کوچک در فشار میتواند عملکرد تجهیزات یا کیفیت محصول را تحت تأثیر قرار دهد.
این سنسورها بسته به نوع فناوری بهکاررفته، قادرند فشار را در بازههای بسیار گسترده، از خلأ نسبی (Partial Vacuum) تا اولتراهایوکیوم (UHV)، با دقت و تکرارپذیری بالا اندازهگیری کنند.
انتخاب نوع سنسور وکیوم به عواملی مانند محدوده فشار قابلاندازهگیری، میزان دقت مورد انتظار، نوع فرآیند صنعتی یا تحقیقاتی، و سازگاری با محیط کاری بستگی دارد. به همین دلیل مدلهای متنوعی از جمله پیرانی، کاتد سرد، کاتد گرم، خازنی و واید رنج طراحی شدهاند تا هر کدام پاسخگوی نیازهای خاص در کاربردهای گوناگون باشند.
برند های پر تقاضا: لیبولد (Leybold)، فایفر(Pfeiffer)، ادواردز(Edwards)
| نوع سنسور | واحدهای اندازهگیری معمول | محدوده فشار قابل اندازهگیری | دقت تقریبی | ویژگی کلیدی |
|---|---|---|---|---|
| پیرانی | mbar، Pa | 10⁻³ mbar تا 1000 mbar | 10–20% | وابسته به نوع گاز/ ارزان و پرکاربرد |
| کاتد سرد | mbar، Pa | 10⁻⁹ mbar تا ²⁻10 mbar | حدود یک دهم | بدون فیلامان، دوام بالا، نیاز به فشار شروع پایین |
| کاتد گرم | mbar، Pa | 10⁻¹⁰ mbar تا³⁻10 mbar | 10–30% | حساس و دقیق، اما عمر فیلامان محدود |

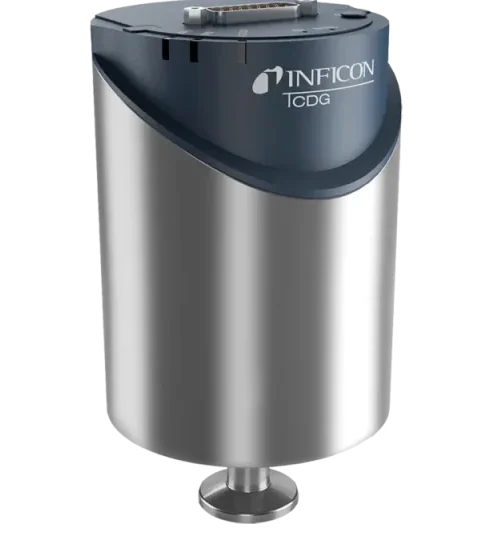

| خازنی | mbar، Torr، Pa | 10⁻⁵ mbar تا 1000 mbar | تا 0.1% FS | مستقل از نوع گاز، بسیار دقیق |
| واید رنج | mbar، Pa | 10⁻⁹ mbar تا 1000 mbar | وابسته به ترکیب سنسورها | ترکیب چند فناوری، پوشش رنج وسیع |
نمایشگر وکیوم و کنترلر MT-1X11XX یک تجهیز دیجیتال برای نمایش و کنترل پارامترهای خلاء در سیستمهای وکیوم است. این دستگاه با نمایشگر TFT رنگی 1.8 اینچی، امکان مشاهده اطلاعات اندازهگیریشده توسط گیج خلاء را فراهم میکند و برای استفاده در سیستمهایی که نیاز به پایش مداوم فشار خلاء دارند، گزینهای کاربردی محسوب میشود.
این مدل از تمام گیجهای خلاء فعال (Active Vacuum Gauge) پشتیبانی میکند و قابلیت شناسایی و پشتیبانی اتوماتیک از گیج را دارد. همچنین وجود رله خروجی NO/NC امکان استفاده از دستگاه در مدارهای کنترلی را فراهم میکند.
نمایشگر MT-1X11XX با تغذیه 24 ولت DC کار میکند و در صورت نیاز، امکان استفاده از خروجی آنالوگ 0 تا 10 ولت DC و رابط دیجیتال RS-485 را نیز دارد. اتصال الکتریکی دستگاه از طریق RJ45 و DB9 انجام میشود. این کنترلر و نمایشگر خلاء میتواند در سیستمهای صنعتی و تجهیزات وکیوم که به نمایش دقیق وضعیت خلاء، پایش گیج و کنترل فرآیند نیاز دارند، مورد استفاده قرار گیرد.
| مشخصات | مقدار |
|---|---|
| مدل | MT-1X11XX |
| نوع دستگاه | Vacuum Controller / Meter |
| پشتیبانی از گیج | تمام گیجهای خلاء فعال (Active Vacuum Gauge) |
| شناسایی گیج | اتوماتیک |
| نوع نمایشگر | TFT |
| اندازه نمایشگر | 1.8 اینچ |
| نمایشگر رنگی | Full Color |
| ولتاژ تغذیه | 24 V DC |
| خروجی آنالوگ | 0–10 V DC، اختیاری |
| رابط سریال | RS-485، اختیاری |
| اتصال الکتریکی | RJ45 – DB9 |
| رله خروجی | 1× Relay، نوع NO/NC |
