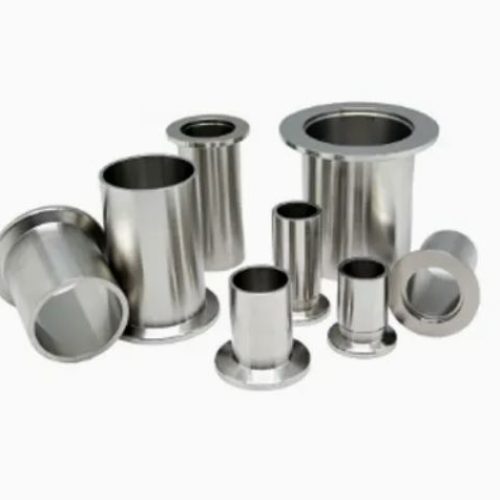

فلنج استاب جوشی KF (KF Weld Stub Flange) یکی از اتصالات کاربردی برای ساخت خطوط لوله و مجموعههای خلأ با استاندارد KF است. این فلنج به‌صورت جوشی به لوله یا تیوب متصل میشود و امکان ایجاد یک اتصال فلنجی استاندارد در ادامه خط خلأ را فراهم می‌کند.
یکی از مزیت‌های این خانواده، تنوع طراحی آن است. بسته به فضای نصب، نوع لوله و ضخامت مورد نیاز، می‌توان از مدلهای Short، Long، SCH5 و SCH10 استفاده کرد. این مدل‌ها در سایزهای KF10، KF16، KF25، KF40 و KF50 قابل تأمین هستند.
| مشخصه | مقدار |
|---|---|
| نوع اتصال | KF |
| نوع فلنج | Weld Stub Flange |
| انواع | Short، Long، SCH5، SCH10 |
| سایزهای موجود | KF10، KF16، KF25، KF40، KF50 |
| متریال Short / Long | 304، 304L، 316L یا Aluminum |
| متریال SCH5 / SCH10 | 304، 304L یا 316L |
| Part Number | مطابق نوع و سایز مدل |
| ابعاد | مطابق جدول ابعادی کاتالوگ وکشاپ |

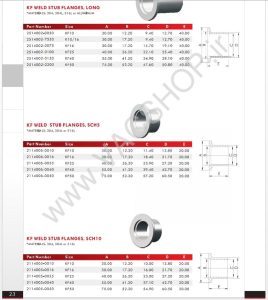

برای مشاهده ابعاد، کد سفارش و مشخصات کامل این محصول، جدول رسمی وکشاپ را مشاهده کنید.
KF Weld Stub Flange قطعهای است که یک طرف آن به فلنج KF ختم میشود و طرف دیگر برای اتصال جوشی به لوله یا تیوب طراحی شده است. به همین دلیل، زمانی کاربرد دارد که بخواهید یک خط لوله را به سایر اجزای استاندارد KF در سیستم خلأ متصل کنید. ساختار Weld Stub این امکان را می‌دهد که لوله و فلنج به‌صورت یک مجموعه یکپارچه به هم متصل شوند و سپس فلنج KF از طریق گیره و آب‌بند مناسب به سایر اجزای سیستم متصل شود. این خانواده در چهار طراحی اصلی Short، Long، SCH5 و SCH10 عرضه میشود تا انتخاب قطعه فقط به سایز KF محدود نباشد و بتوان آن را با ساختار و مشخصات لوله هماهنگ کرد.
مدل Short طول جمعوجورتری دارد و زمانی انتخاب مناسبی است که فضای نصب محدود باشد یا طول کمتر اتصال مورد نیاز باشد. این مدل در سایزهای زیر قابل تامین است:
KF10، KF16، KF25، KF40 و KF50
مدل Long طول بیشتری نسبت به نسخه Short دارد و در شرایطی کاربرد دارد که برای اتصال، جانمایی یا فاصله‌گذاری بین فلنج و لوله به طول بیشتری نیاز باشد.
این مدل در سایزهای KF10، KF10/16، KF16، KF25، KF40 و KF50 قابل تأمین است.
مدل SCH5 برای کاربردهایی طراحی شده که مشخصات و ضخامت لوله مطابق استاندارد Schedule 5 مورد نیاز باشد.
این مدل در سایزهای KF10، KF16، KF25، KF40 و KF50 و با متریال 304، 304L و 316L قابل تأمین است.
مدل SCH10 برای سیستم‌هایی که نیاز به ساختار لولهای با مشخصات Schedule 10 دارند، گزینه مناسب‌تری است.
این مدل نیز در سایزهای KF10، KF16، KF25، KF40 و KF50 و با متریال 304، 304L و 316L قابل تأمین است.
این چهار مدل را نباید صرفاً به‌عنوان چهار نام متفاوت برای یک قطعه در نظر گرفت. Short و Long بیشتر از نظر طول و فضای نصب با یکدیگر تفاوت دارند؛ در حالی که SCH5 و SCH10 به مشخصات و ضخامت لولهای که Stub برای اتصال به آن طراحی شده مربوط می‌شوند. بنابراین انتخاب مدل مناسب به این بستگی دارد که:
اگر بین دو مدل مردد هستید، بررسی ابعاد لوله و فضای نصب معمولاً سریع‌ترین راه برای انتخاب گزینه مناسب است.
