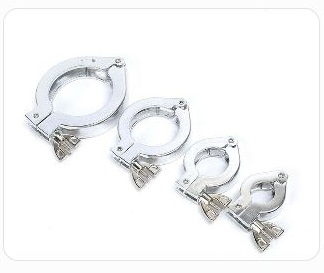

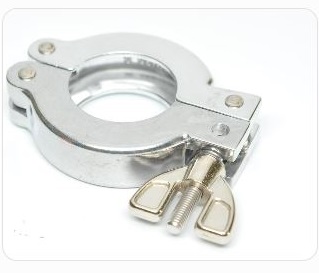

کلمپ خروسکی KF یا KF Wing-Nut Clamp یکی از ساده‌ترین و سریع‌ترین روش‌ها برای اتصال دو فلنج در سیستمهای خلاء است. این کلمپ با قرار گرفتن روی لبه دو فلنج KF، نیروی لازم برای فشرده شدن مجموعه آب‌بندی را ایجاد می‌کند و امکان باز و بسته کردن اتصال را بدون نیاز به ابزار پیچیده فراهم می‌سازد.
در بازار ایران این محصول را معمولاً با نام‌های کلمپ خروسکی، بست خروسکی KF و کلمپ KF می‌شناسند.
در یک اتصال استاندارد ISO-KF، دو فلنج در دو طرف Centering Ring قرار می‌گیرند و O-Ring روی رینگ مرکزی وظیفه آب‌بندی را بر عهده دارد. کلمپ خروسکی از بیرون روی مجموعه قرار گرفته و با سفت شدن Wing Nut، دو فلنج را به یکدیگر نزدیک و مجموعه را آب‌بندی می‌کند.
مزیت اصلی این نوع کلمپ، سرعت نصب و سهولت دسترسی است. در بسیاری از سیستمهای خلاء که تجهیزات باید مرتباً باز شوند، تمیزکاری شوند یا تغییر configuration داشته باشند، استفاده از اتصال KF و کلمپ خروسکی زمان سرویس و مونتاژ را کاهش می‌دهد.
| مشخصه | مقدار |
|---|---|
| نوع اتصال | KF |
| نوع قطعه | Wing-Nut Clamp |
| نام رایج | کلمپ خروسکی / بست خروسکی |
| استاندارد | KF |
| سایزهای موجود | KF10/16، KF25، KF40، KF50 |
| متریال | آلومینیوم |
| نوع ساخت | Die-Casting Aluminum |
| مکانیزم بستن | Wing-Nut / مهره پروانهای |
| Part Number | 2513009-0016، 2513009-0025، 2513009-0040، 2513009-0050 |
| ساختار | کلمپ دستی فلنج KF |
| ابعاد | مطابق سایز انتخابی |

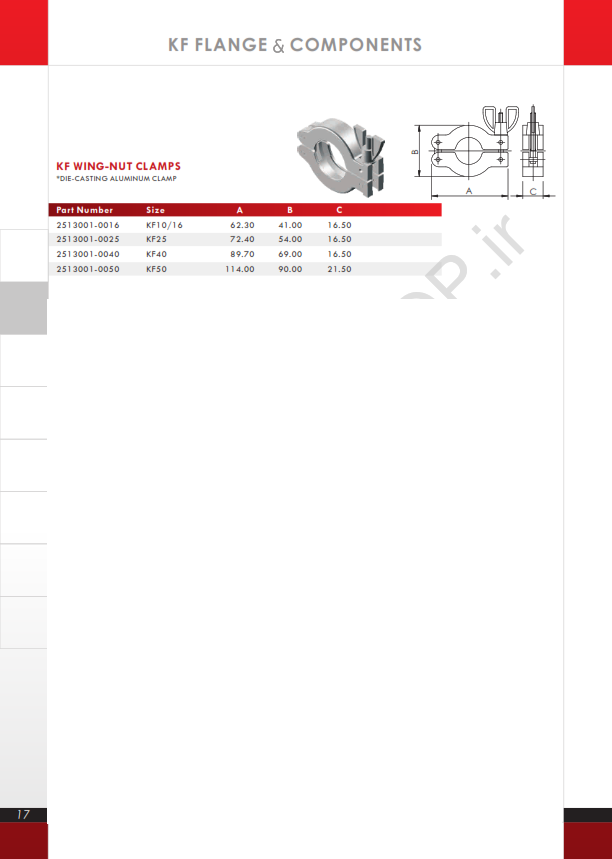

برای مشاهده ابعاد، کد سفارش و مشخصات کامل این محصول، جدول رسمی وکشاپ را مشاهده کنید.
Wing-Nut Clamp معمولاً در بخش‌هایی از سیستم خلاء استفاده می‌شود که سرعت مونتاژ، دسترسی به اتصال و امکان باز و بسته کردن مکرر اهمیت دارد.
از جمله کاربردهای رایج می‌توان به موارد زیر اشاره کرد:
استاندارد ISO-KF به دلیل ساختار ماژولار خود در سیستمهای کوچک و همچنین تجهیزاتی که نیاز به تمیزکاری یا تغییرات دوره‌ای دارند، کاربرد گسترده‌ای دارد.
Wing-Nut Clamp در بازار با بدنه‌های مختلف عرضه می‌شود و انتخاب جنس به شرایط کاری سیستم خلاء بستگی دارد.
مدل‌های آلومینیومی به دلیل وزن کمتر و استفاده گسترده در سیستمهای معمول ISO-KF رایج هستند. در مقابل، مدل‌های استنلس‌استیل برای کاربردهایی که مقاومت مکانیکی، شرایط محیطی یا الزامات خاص متریال اهمیت بیشتری دارد، مورد استفاده قرار می‌گیرند. تولیدکنندگان مختلف نیز کلمپ‌های KF را در آلومینیوم و فولاد زنگ‌نزن عرضه می‌کنند.
بنابراین هنگام خرید، فقط به سایز توجه نکنید؛ جنس کلمپ را نیز متناسب با محیط کاری و مشخصات کل سیستم انتخاب کنید.
تفاوت اصلی در مکانیزم باز و بسته شدن است. در کلمپ خروسکی، مهره پروانهای امکان اعمال نیروی دستی را فراهم می‌کند. این ویژگی زمانی ارزشمند است که اپراتور بخواهد اتصال را بدون استفاده از ابزار باز یا بسته کند. در مقابل، کلمپ‌های لولایی، Toggle Clamp یا مدل‌های دیگر ممکن است مکانیزم متفاوتی برای اعمال نیروی بست داشته باشند و بسته به طراحی سیستم، مزایای متفاوتی ارائه دهند. در خانواده ISO-KF حتی انواع مختلف کلمپ برای شرایطی مانند دسترسی، سهولت استفاده و هزینه وجود دارد. بنابراین نمی‌توان گفت یک نوع کلمپ برای همه سیستم‌ها بهترین است؛ نوع کلمپ باید با نحوه استفاده از سیستم، فضای نصب و دفعات باز و بسته شدن انتخاب شود.
مهم‌ترین مزیت این مدل، ساده بودن فرآیند باز و بسته کردن آن است. وقتی یک خط خلاء برای تعمیرات، شست‌وشو، تعویض قطعه یا تغییر آرایش سیستم مرتباً باز می‌شود، استفاده از اتصال‌هایی که با ابزار خاص باز شوند می‌تواند زمان کار را افزایش دهد. Wing-Nut Clamp این فرآیند را ساده‌تر می‌کند و امکان دسترسی سریع به اتصال را فراهم می‌کند.از طرف دیگر، استاندارد بودن ابعاد رابط‌های ISO-KF باعث می‌شود قطعات سازگار با این استاندارد بتوانند در یک سیستم ماژولار در کنار یکدیگر استفاده شوند.
برای اینکه کلمپ انتخاب‌شده با سیستم شما سازگار باشد، این موارد را بررسی کنید:
1. سایز فلنج : ابتدا سایز رابط KF را مشخص کنید؛ مثلاً KF16، KF25، KF40 یا KF50.
2. نوع فلنج: کلمپ باید برای رابط ISO-KF مناسب باشد.
3. جنس کلمپ: آلومینیوم و استنلس‌استیل هرکدام کاربردهای متفاوتی دارند. شرایط محیطی و نیاز مکانیکی سیستم را در نظر بگیرید.
4. نوع آب‌بندی: کلمپ باید همراه با ترکیب صحیح فلنج، سنترینگرینگ و آببند مورد استفاده قرار بگیرد. انتخاب کلمپ به‌تنهایی تضمین‌کننده آب‌بندی سیستم نیست.
5. فضای اطراف اتصال : اگر اتصال در فضایی نصب شده که دسترسی اپراتور محدود است، مکانیزم Wing-Nut می‌تواند مزیت مهمی باشد؛ چون مهره برای سفت و شل کردن به ابزار نیاز ندارد.
برای انتخاب کلمپ مناسب، کافی است سایز اتصال KF، جنس مورد نیاز و شرایط کاری سیستم را مشخص کنید. اگر در انتخاب بین KF16، KF25، KF40 یا KF50 مطمئن نیستید، بهتر است قبل از سفارش مشخصات فلنج یا قطعه‌ای که قرار است به آن متصل شود بررسی شود. انتخاب درست کلمپ، هم نصب را ساده‌تر می‌کند و هم از دردسرهای ناشی از ناسازگاری قطعات در زمان مونتاژ جلوگیری می‌کند.
برای دریافت قیمت و انتخاب سایز مناسب کلمپ خروسکی KF، مشخصات اتصال خود را با ما در میان بگذارید.
